Овальное звено ICE для 4-ветвевого стропа с вилочными кольцами IRG

Овальное звено ICE для 4-ветвевого стропа оснащено четырьмя несъемными подвижными вилочными кольцами. В результате – безошибочный монтаж цепей подходящего диаметра и соответствующего количества ветвей.

Соединительный штифт ICE и предохранительный пружинный штифт предварительно вмонтированы. Укомплектованы маркировочной биркой для 4-ветвевого стропа с интегрированным проверочным шаблоном.

Овальные звенья ICE снабжены RUD-ID-TAG® (чип RFID) и могут быть идентифицированы на базе уникального идентификационного номера.

Размеры соответствуют овальным звеньям типа А в соответствии с DIN 5688, но на один номинальный размер больше. Изготовлены в соотв. с DIN EN 1677-4.

Тип	Г/п, т	T	A	B	C	Вес, кг
IAK 4-4	1,7	108	10	35	60	0,53

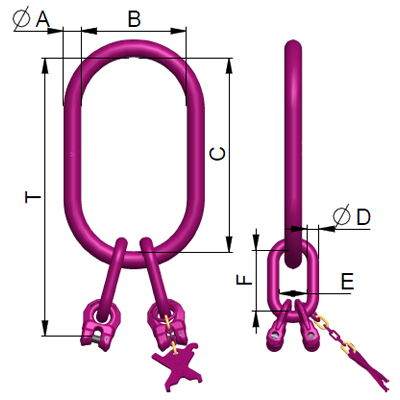

Тип	Г/п, т	T	A	B	C	D	E	F	Вес, кг
IAK-RG 4-6	3,75	265	18	90	160	13	34	70	2,04
IAK-RG 4-8	6,3	309	26	100	180	18	40	85	4,59
IAK-RG 4-10	10,6	369	32	110	200	22	50	115	8,37
IAK-RG 4-13	17	467	36	140	260	26	65	140	14,44
IAK-RG 4-16	26,5	603	46	190	350	32	75	170	28,87

Тип	Г/п, т	T	A	B	C	D	E	F	Вес, кг
ISAK-RG 4-6/140	3,75	365	22	140	260	13	34	70	3,24
ISAK-RG 4-8/140	6,3	389	26	140	260	18	40	85	5,47
ISAK-RG 4-10/140	10,6	429	32	140	260	22	50	115	9,7
ISAK-RG 4-6/190	3,75	455	26	190	350	13	34	70	5,34
ISAK-RG 4-8/190	6,3	479	32	190	350	18	40	85	9,14
ISAK-RG 4-10/190	10,6	519	36	190	350	22	50	115	13,16
ISAK-RG 4-13/190	17	557	40	190	350	26	65	140	19,14
ISAK-RG 4-8/250	6,3	589	36	250	460	18	40	85	13,45
ISAK-RG 4-10/250	10,6	629	36	250	460	22	50	115	15,6
ISAK-RG 4-13/250	17	667	40	250	460	26	65	140	22,12
ISAK-RG 4-16/250	26,5	713	47	250	460	32	75	170	32,98
