Балансир VIP -VW
Балансиры VIP монтируются в 4-ветвевые стропы (2х2-ветвевых стропа) для достижения равномерного распределения нагрузки на все 4 ветви. При этом уравнивание допустимых отклонений длины отдельных ветвей стропа происходит за счет наклона балансира VIP. Возможно принимать в расчет 4 несущих ветви стропа, если выполнены следующие критерии (BGR500/DGUV Regel 100-500):
- 2 х 2-ветвевых стропа, причем один из стропов оснащен балансиром.
- Оба стропа подвешены на один крановый крюк (однорогие или двурогие крюки).
- Симметричное распределение нагрузки.
- Угол наклона Я не должен превышать 45°.
Соблюдайте дополнительные требования инструкции по эксплуатации!
- Монтаж балансира сверху: с помощью скобы VIP
- Монтаж балансира снизу: с помощью соединительных замков VIP
- Легкая идентификация предельного угла наклона равного 10° благодаря специальной конструкции нижней части балансира.
- орошковое покрытие VIP-Pink.
- Детальную информацию о балансире VIP см. инструкцию по эксплуатации.
- Оснащен RUD-ID-Point.

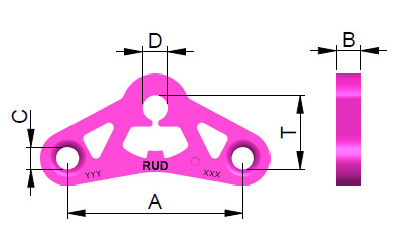

| Цепь мм |
Тип | Г/п, т | Т, мм |
A, мм |
B, мм |
C, мм |
D, мм |
Вес, кг | Артикул | |
| 0-45° | 0°(±7°) | |||||||||
| 6 | VW-6 | 2,1 | 3 | 46 | 110 | 15 | 14 | 21 | 0,49 | 7904366 |
| 8 | VW-8 | 3,5 | 5 | 59 | 150 | 20 | 18 | 26 | 1,16 | 7904369 |
| 10 | VW-10 | 5,6 | 8 | 76 | 180 | 25 | 23 | 32 | 2,2 | 7904371 |
| 13 | VW-13 | 9,5 | 13,4 | 91 | 240 | 30 | 28 | 38 | 4,37 | 7904374 |
| 16 | VW-16 | 14 | 20 | 120 | 300 | 35 | 32 | 41 | 8,8 | 7904254 |
| 20 | VW-20 | 22,4 | 32 | 129 | 300 | 40 | 40 | 54 | 10,74 | 7904725 |
| 22 | VW-22 | 28 | 40 | 150 | 350 | 46 | 46 | 54 | 15,39 | 7904726 |
| 28 | VW-28 | 45 | 63 | 180 | 450 | 50 | 60 | 90 | 35,3 | 7907113 |
