Конструкция овального звена с балансиром VWK-2S
Конструкция овального звена с балансиром VWK-2S

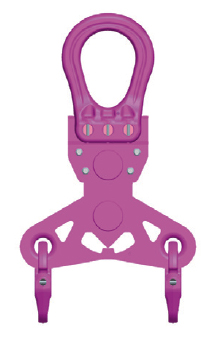

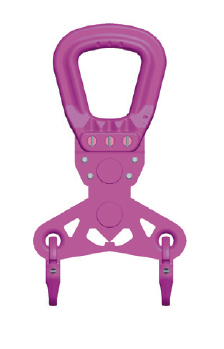

Овальное звено с балансиром VIP.

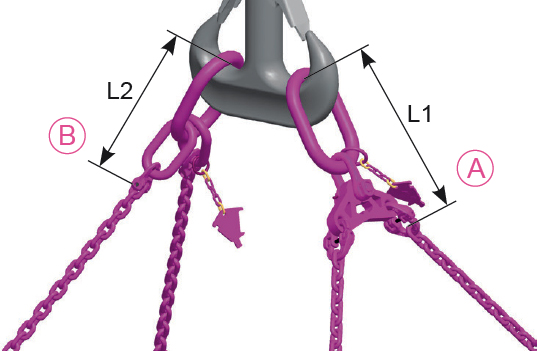

Применимо для двухветвевых стропов, причем один из стропов имеет балансир (V-WK 2S), оба стропа подвешиваются на крюк крана и при симметричной нагрузке можно считать, что нагрузку несут четыре ветви ( UVV § 30/3 ).
За счет этого увеличивается грузоподъемность стропа.
Внимание: действительно только при угле наклона ветви стропа к вертикали макс. 45°.
Применимо для крюков крана до №2 в соответствии с DIN 15401.




V-WK 2S состоит из:
1x Овальное звено VIP-A
1x Скоба VIP
1x Балансир VIP
2x Скоба с вилочным соединением VIP

Прочие комплектующие элементы стропа, а также второй строп заказываются дополнительно


Цепь

мм

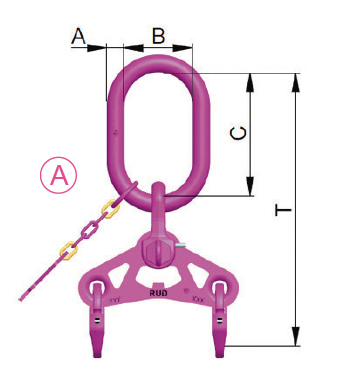

Тип овального

звена VIP

с балансиром (A)

Размеры

VAK и VA

мм

Соединение

сверху

Соединение

снизу

Шаг

VWK

L1, мм

Вес

VWK

кг/шт.

Артикул

VWK

6

VWK-2S-6

18 x 75 x 135

VV-SCH10(4t)

VVS 6

276

1,95

7904502

8

VWK-2S-8

22 x 90 x 160

VV-SCH13(6,7t)

VVS 8

343

3,99

7904503

10

VWK-2S-10

26 x 100 x 180

VV-SCH16(10t)

VVS 10

403

7,35

7904504

13

VWK-2S-13

32 x 110 x 200

VV-SCH4,0(14t)

VVS 13

475

13,42

7904505

16

VWK-2S-16

36 x 140 x 260

VV-SCH5,0(22,4t)

VVS 16

599

23,53

7904506

20

VWK-2S-20

51 x 90 x 350

VV-SCH6,0(31,5t)

VVS 20

717

35,32

7904507

22

VWK-2S-22

51 x 90 x 350

Скоба(40t)

VVS 22

823

49,98

7904508




Цепь

мм

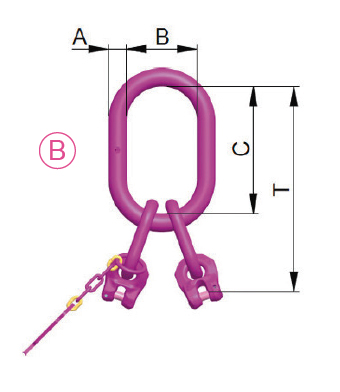

Тип

2-ветвевого

овального звена VIP (В)

Размеры

VAK и VA

мм

Шаг

2-ветв. VAK

L2, мм

Вес

2-ветв. VAK

L2, кг/шт.

Артикул

2-ветв.

VAK

6

VWK-2S-6

18 x 75 x 135

217

1,36

7904509

8

VWK-2S-8

22 x 90 x 160

268

2,4

7904510

10

VWK-2S-10

26 x 100 x 180

311

4,0

7904511

13

VWK-2S-13

32 x 110 x 200

373

6,9

7904512

16

VWK-2S-16

36 x 140 x 260

470

11,5

7904513

20

VWK-2S-20

51 x 90 x 350

614

32,8

7904514

22

VWK-2S-22

51 x 90 x 350

644

36,0

7904515



Инструкция по использованию балансира
