HADEF 16/12,
г/п 0,5-50т
HADEF 16/12,<br />
г/п 0,5-50т

Tельфер с цилиндрическим зубчатым колесом

В диапазоне до 25 тонн используется как единственный блок. Обслуживается одним оператором.

Компактный, жесткий корпус из листовой стали

Промышленное качество

Небольшая ручная лебедка

Оцинкованная грузовая цепь RUD, согласно EN 818-7 T

Сделано в Германии

Дополнительно поставляются:

- Конструкция

- Цепи из инструментальной стали

- Грузовой крюк на шарикоподшипниках

- Ящик для укладки сбегающей цепи

- Оцинкованные или бронзированные крюки

Г/п, т Кол-во ветвей цепи Грузовая цепь, мм Ручная цепь, мм Подъема на 30 м ручная цепь, мм Ручная лебедка ок. daN Вес при высоте подвеса в 3 м., ок. кг Вес на каждый доп. метр подъема, ок. кг
5(1) 1 13*36 5*18,5 148 29 98 3,8
10(1) 2 74 31 100 8,6
15(1) 3 50 33 135 12,4
20(1) 4 37 35 170 16,2
25(1) 5 30 37 198 20
30 2*3 50 2*33 270 24,8
40 2*4 37 2*35 340 32,4
50 2*5 30 2*37 396 40

(1) до 25 тонн обслуживается одним оператором

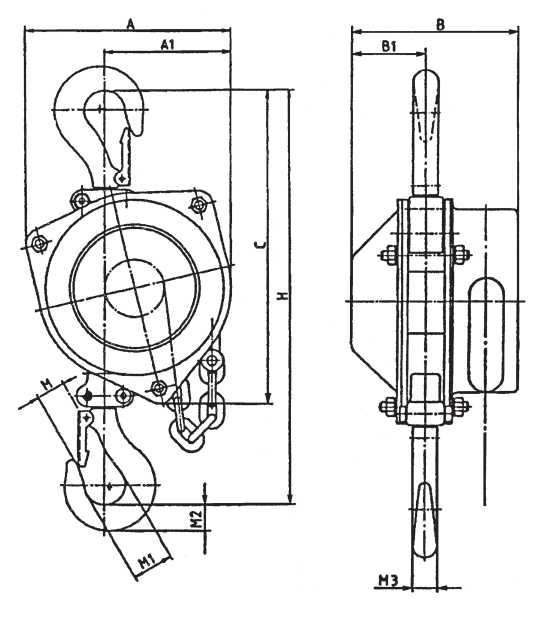

Основные габаритные размеры, мм

Г/п, т A A1 B B1 C H M M 1 M 2 M 3
5/1 346 218 282 141 508 764 40 56 48 38
10/2 346 218 568 855 49 71 67 53
15/3 425 255 758 1130 55 90 85 67
20/4 463 293 787 1180 69 100 95 75
25/5 510 326 798 1260 76 112 106 85
30/6 810 405 727 1185 84 125 118 95
40/8 926 463 790 1320 97 140 132 106
50/10 1063 531 875 1470 110 160 150 118
