HADEF 70/06 AP,
г/п 0,5-30 т

Стандартная комплектация:

Система защиты в виде фрикционной муфты (AP 4-8)

Защита от перегрузки за счет отключения подачи воздуха (AP 9)

Непрямое управление/ контрольное управление

AP 4 – опция с бесступенчатым прямым управлением, без дополнительной наценки.

AP 9 – концевой выключатель Подъем/Опускание

Высококачественная оцинкованная грузовая цепь RUD согласно EN 818-7-T, с оптимизированными допусками

Опция без дополнительной наценки до класса взрывоопасности

Дополнительно поставляются:

грузовая цепь из высокосортной стали
искробезопасное исполнение
бронзированные крюки

На заказ возможно взрывобезопасное исполнение

II 2G IIB c T4
II 2D c 135°C

Модель	Г/п⁽¹⁾, т	Кол-во ветвей цепи	Грузовая цепь	Скорость хода (подъем/ опускание) м/мин	Мощность, kW	FEM 9.511/ ISO 4301, kW	Расход воздуха м³/мин	Главный штуцер подкл-я воздуха	Вес, 3 м, кг	Вес, +1 м подъема, кг
AP 405 Tl8	0,5	1	5*15	7/16	0,75	2m/M5	1,4	R 1/2"	65	0,6
AP 410 Tl8	1	2	5*15	3,5/8	0,75	2m/M5	1,4	R 1/2"	75	1,0
AP 610 Tl15	1	1	7*21	8/15	1,5	2m/M5	2,4	R 3/4"	103	1,3
AP 716 Tl25	1,6	1	9*27	8/16	2,5	2m/M5	3,3	R 1"	128	2,1
AP 620 Tl15	2	2	7*21	4/7	1,5	2m/M5	2,4	R 3/4"	107	2,5
AP 820 Tl35	2	1	11,3*31	⁽²⁾	⁽²⁾	2m/M5	⁽²⁾	⁽²⁾	⁽²⁾	⁽²⁾
AP 732 Tl25	3,2	2	9*27	4/8	2,5	2m/M5	3,3	R 1"	135	3,9
AP 832 Tl35	3,2	2	11,3*31	⁽²⁾	⁽²⁾	2m/M5	⁽²⁾	⁽²⁾	⁽²⁾	⁽²⁾
AP 850 Tl35	5	2	11,3*31	⁽²⁾	⁽²⁾	2m/M5	⁽²⁾	⁽²⁾	⁽²⁾	⁽²⁾
AP 905 Tl50	5	1	16*45	2,7/3,6	2,5	2m/M5	3,3	R 1"	280	6
AP 906 Tl50	6,3	1	16*45	2,0/3,6	2,5	1Вт/M3	3,3	R 1"	280	6
AP 910 Tl50	10	2	16*45	1,5/2,2	2,5	2m/M5	3,3	R 1"	370	11,7
AP 912 Tl50	12	2	16*45	1,2/2,2	2,5	1Вт/M3	3,3	R 1"	370	11,7
AP 915 Tl50	15	3	16*45	0,9/2,2	2,5	2m/M5	3,3	R 1"	450	17,4
AP 920 Tl50	20	4	16*45	0,7/1,1	2,5	2m/M5	3,3	R 1"	565	23,1
AP 925 Tl50	25	5	16*45	06/0,7	2,5	2m/M5	3,3	R 1"	605	28,8
AP 930 Tl50	30	6	16*45	0,45/0,6	2,5	2m/M5	3,3	R 1"	⁽²⁾	⁽²⁾

⁽¹⁾при давлении воздуха 6 бар

Основные габаритные размеры

70/06 APS

Исполнение с проушиной

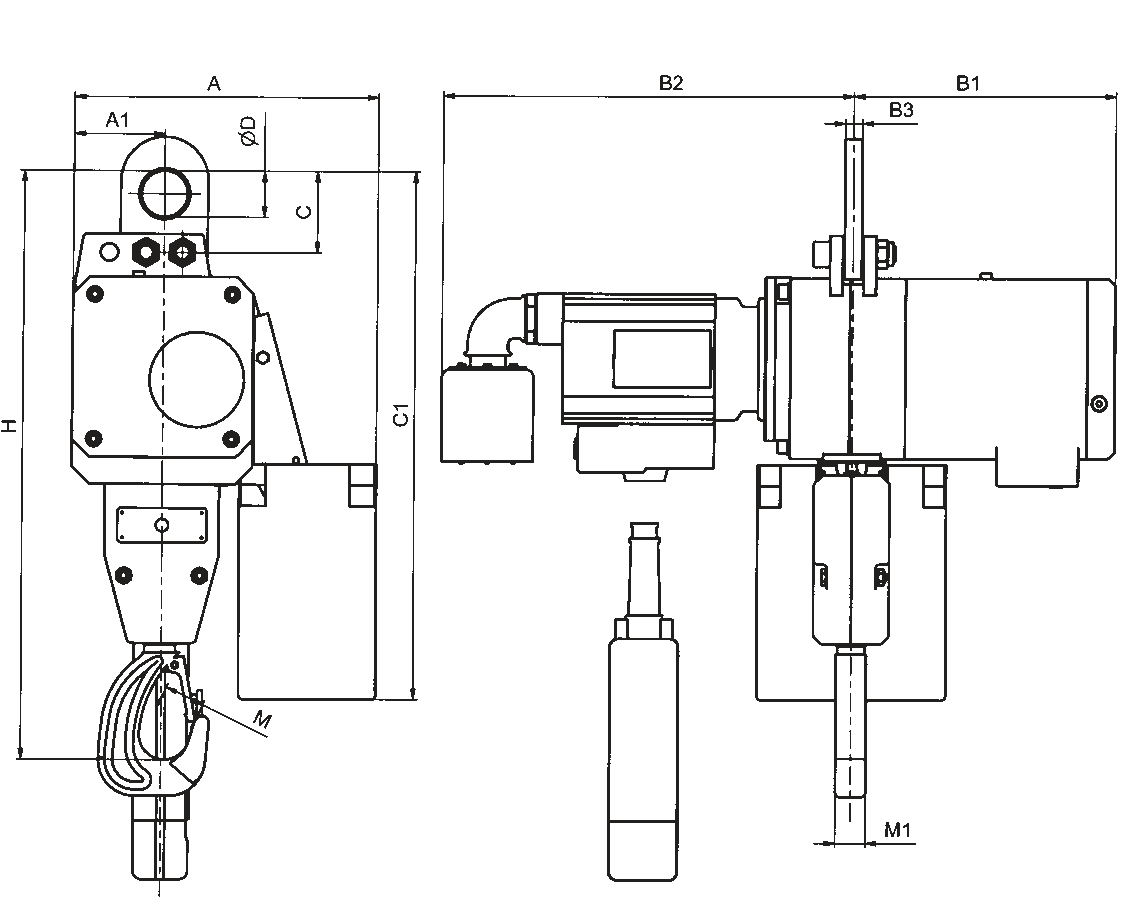

AP4 - AP8

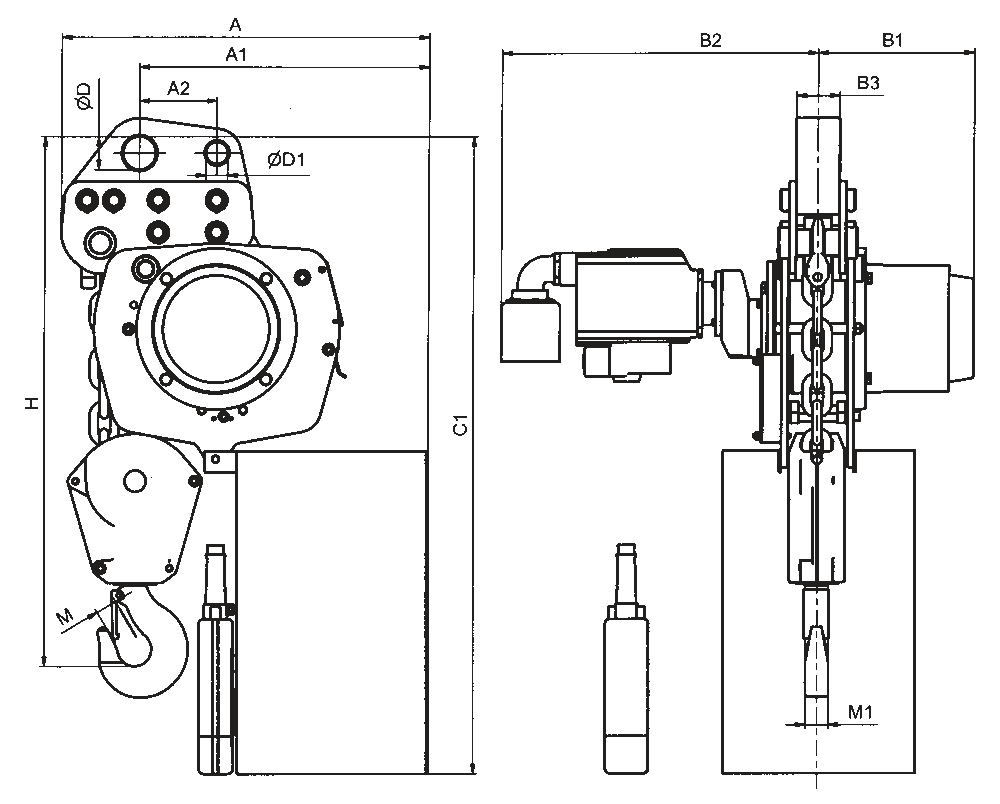

AP9

Модель	Кол-во ветвей цепи	В ширина полки от - до при размере нагрузочного штифта		Вес без тали при высоте под- вески в 3 м, ок. кг	Мощность тягового мотора, kW⁽²⁾⁽³⁾	Основные габаритные размеры, мм
Модель	Кол-во ветвей цепи	1 N, мм	2 N, мм	Вес без тали при высоте под- вески в 3 м, ок. кг	Мощность тягового мотора, kW⁽²⁾⁽³⁾	A1	A2	B4	B5 (1N)	B5 (2N)	B6	C1	C2	C3	D1	H1
AP 405/ AP 410	1	50-135	136-220	39,4	0,75	337	142	31	122	166	210	450	83	25	65	393
AP 610	1	66-185	186-310	55,2	0,75	400	172	40	169	230	210	530	107	31	85	510
AP 716	1	74-196	197-310	84,4	0,75	488	209	46	181	240	210	640	150	32	120	625
AP 620	2	66-185	186-310	55,2	0,75	400	172	40	169	230	210	530	107	31	85	610
AP 820	1	74-196	197-310	84,4	0,75	488	209	40	169	230	210	640	150	32	120	600
AP 732	2	74-196	197-310	84,4	0,75	488	209	46	181	240	210	640	150	32	120	710
AP 832	2	74-196	197-310	84,4	0,75	488	209	46	181	240	210	640	150	32	120	690
AP 850	2	74-192	193-310	96,8	0,75	552	223	53	188	190	210	650	150	38	120	710
AP 905/ AP 906	1	119-215	216-312	185,5	0,75	714	253	62	229	276	190	940	185	42	150	721
AP 910/ AP 912	2	119-215	216-310	⁽¹⁾	0,75	714	253	62	229	276	190	940	185	42	150	898
AP 915	3	131-221	222-310	⁽¹⁾	0,75	1039	380	103	290	-	190	990	272	43	250	1090
AP 920	4	160-310	-	⁽¹⁾	0,75	1039	380	103	290	-	190	990	272	43	250	1145
AP 925	5	160-310	-	⁽¹⁾	0,75	1164	432	102	290	-	190	1040	341	43	300	1270
AP 930	6	160-310	-	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾

⁽¹⁾ по запросу

⁽²⁾ скорость перемещения = 8м/мин

⁽³⁾ расход воздуха = 1,2 м³/мин

70/06 APR + APH

Исполнение с монорельсовым роликовым ходовым механизмом ( шасси) или лебедкой

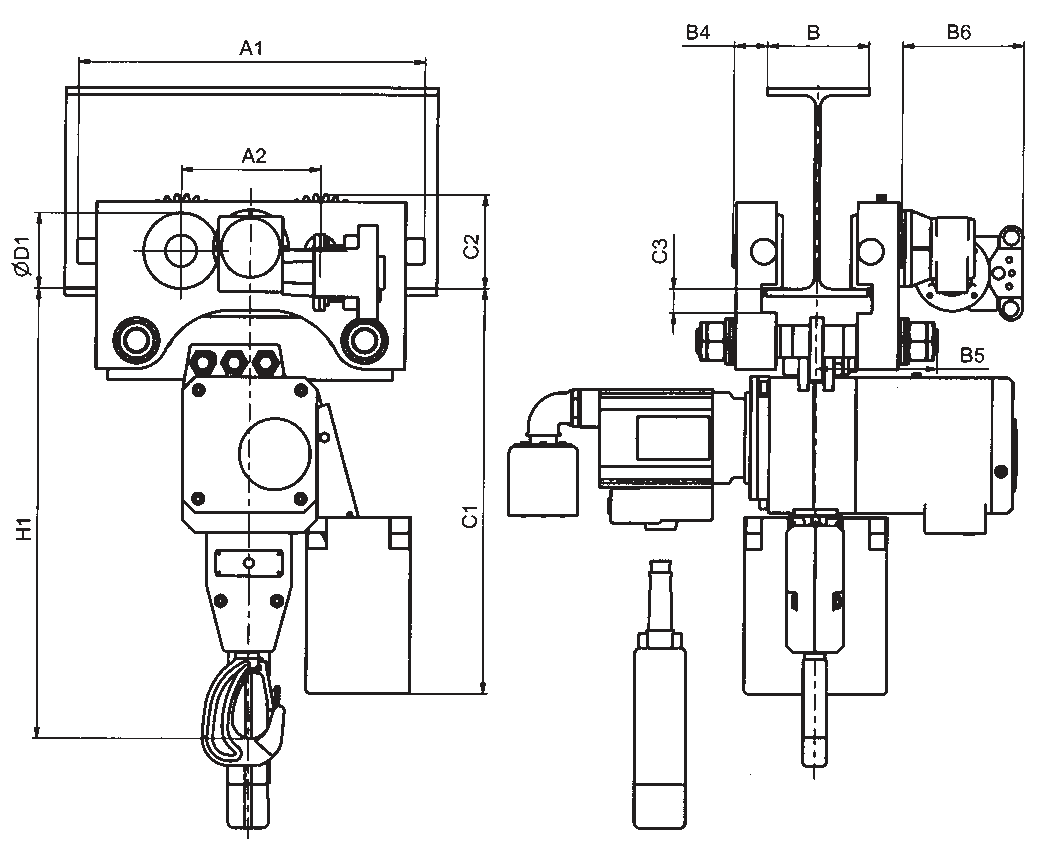

AP4 - AP8

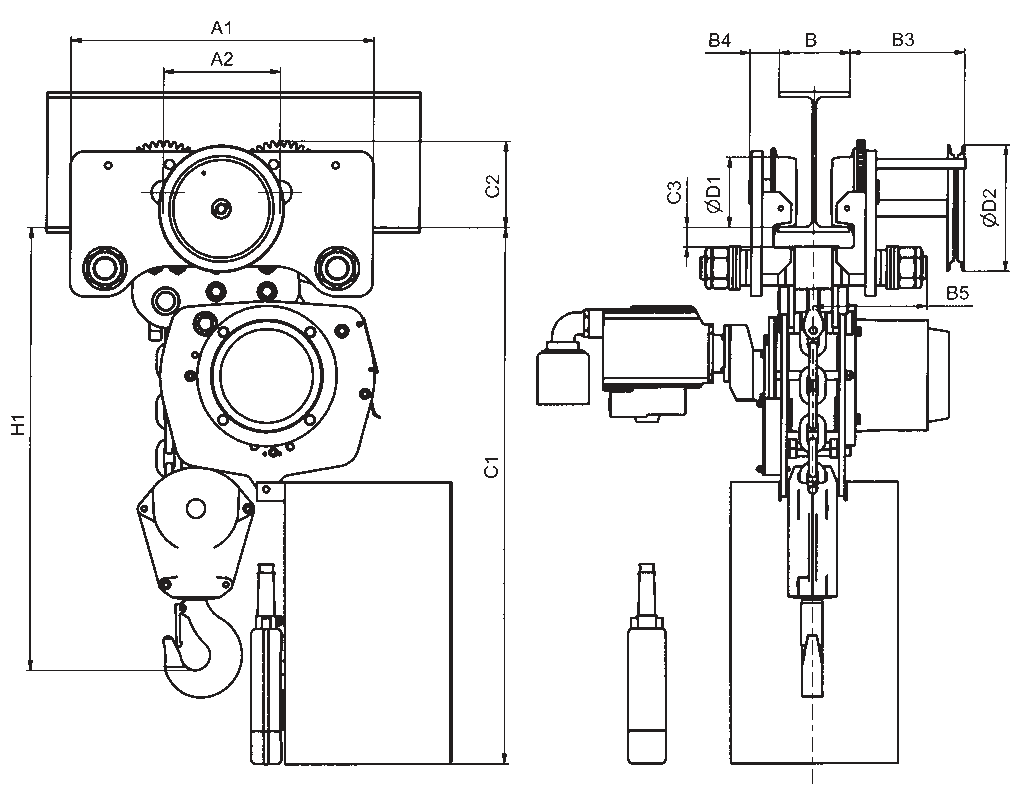

AP9

Модель	Кол-во ветвей цепи	В ширина полки от - до при размере нагруз-го штифта		Основные габаритные размеры, мм
Модель	Кол-во ветвей цепи	1 N, мм	2 N, мм	A1	A2	B3	B4	B5 (1N)	B5 (2N)	C1	C2	C3	D1	D2	H1
AP 405/ AP 410	1	50-135	136-220	287	142	272	31	122	166	450	83	25	65	135	393
AP 610	1	66-185	186-310	350	172	281	40	169	230	590	107	31	85	1335	510
AP 716	1	74-196	197-310	428	209	284	46	181	240	610	150	32	120	135	625
AP 620	2	66-185	186-310	350	172	281	40	169	230	590	107	31	85	135	610
AP 820	1	74-296	197-310	428	209	284	40	169	230	640	150	32	120	135	600
AP 732	2	74-196	197-310	428	209	284	46	181	240	640	150	32	120	135	710
AP 832	2	74-196	197-310	428	209	284	46	181	240	640	150	32	120	135	690
AP 850	2	74-192	193-310	492	223	278	53	188	190	650	150	38	120	195	710
AP 905/ AP 906	1	119-215	216-312	650	253	248	62	229	276	940	185	42	150	270	721
AP 910/ AP 912	2	119-215	216-312	650	253	248	62	229	276	940	185	42	150	270	898
AP 915	3	131-221	222-310	975	380	288	103	290	-	990	272	43	250	365	1090
AP 920	4	160-310	-	975	380	288	103	290	-	990	272	43	250	265	1145
AP 925	5	160-310	-	1100	432	178	102	290	-	1040	341	43	300	440	1270
AP 930	6	160-310	-	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾

⁽¹⁾ по запросу

70/06 APP

Исполнение с монорельсовым пневматическим шасси

AP4 - AP8

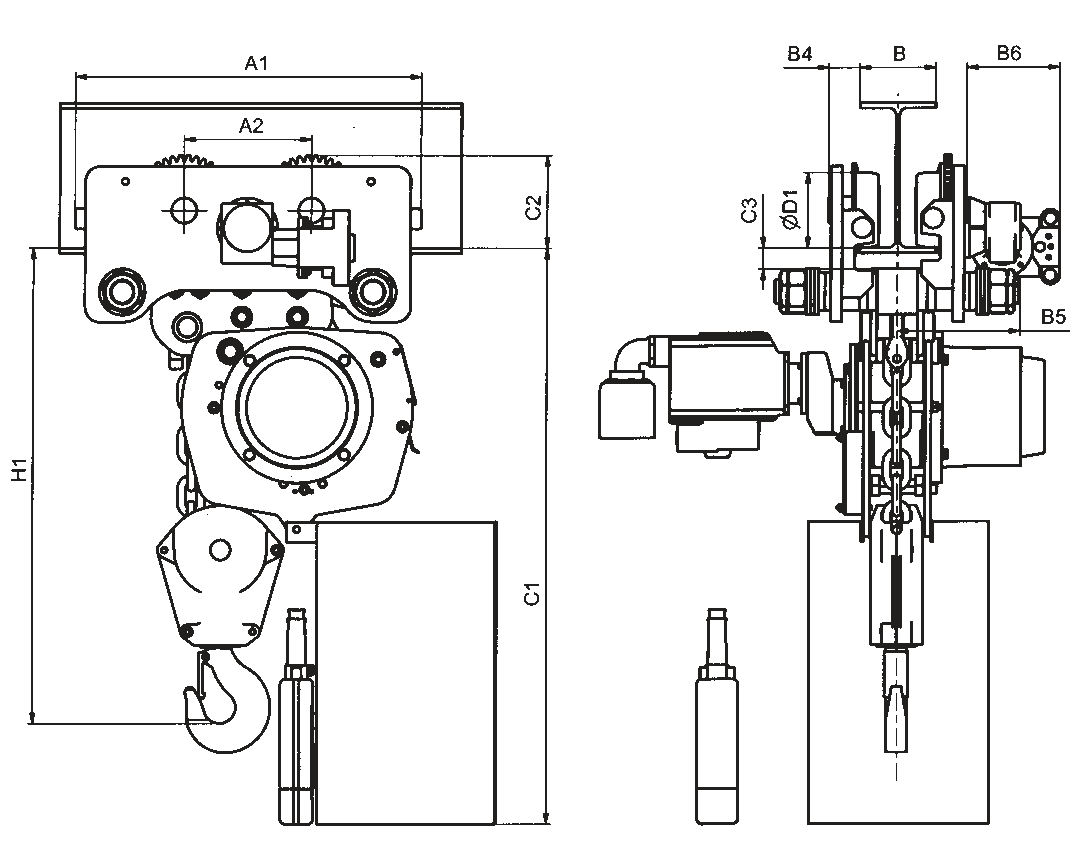

AP9

Модель	Кол-во ветвей цепи	B ширина полки от - до при размере нагруз-го штифта		Вес тали при высоте подвески в 3 м, ок. кг	Мощность тягового мотора, kW⁽²⁾⁽³⁾	Основные габаритные размеры, мм
Модель	Кол-во ветвей цепи	1 N, мм	2 N, мм	Вес тали при высоте подвески в 3 м, ок. кг	Мощность тягового мотора, kW⁽²⁾⁽³⁾	A1	A2	B4	B5 (1N)	B5 (2N)	B6	C1	C2	C3	D1	H1
AP 405/ AP 410	1	50-135	136-220	39,4	0,75	337	142	40	122	166	210	450	83	25	65	393
AP 610	1	66-185	186-310	55,2	0,75	400	172	46	169	230	210	530	107	31	85	510
AP 716	1	74-196	197-310	84,4	0,75	488	209	40	181	240	210	640	150	32	120	625
AP 620	2	66-185	186-310	55,2	0,75	400	172	40	169	230	210	530	107	31	85	610
AP 820	1	74-196	197-310	84,4	0,75	488	209	46	169	230	210	640	150	32	120	600
AP 732	2	74-196	197-310	84,4	0,75	488	209	46	181	240	210	640	150	32	120	710
AP 832	2	74-196	197-310	84,4	0,75	488	209	46	181	240	210	640	150	32	120	690
AP 850	2	72-192	193-310	96,8	0,75	552	223	53	188	190	210	650	150	38	120	710
AP 905/ AP 906	1	119-215	216-312	185,5	0,75	714	253	62	229	276	190	940	185	42	150	721
AP 910/ AP 912	2	119-215	216-312	⁽¹⁾	0,75	714	253	62	229	276	190	940	185	42	150	898
AP 915	3	131-221	222-310	⁽¹⁾	0,75	1039	380	103	290	-	190	990	272	43	250	1090
AP 920	4	160-310	-	⁽¹⁾	0,75	1039	380	103	290	-	190	990	272	43	250	1145
AP 925	5	160-310	-	⁽¹⁾	0,75	1164	432	102	290	-	190	1040	341	43	300	1270
AP 930	6	160-310	-	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾	⁽¹⁾

⁽¹⁾ по запросу

⁽²⁾ скорость перемещения = 8м/мин

⁽³⁾ расход воздуха = 1,2 м³/мин
