Закрытый, подъемный несущий корпус со стационарной зубчатой рейкой
Малое давление рукоятки за счет большого передаточного отношения
Горячее штампованные зубчатые колеса и шестеренки
Стандартные, легко заменяемые детали
Подъемная лапа нагружаема до 100%
Поставляется с предохранительной или храповой вращающейся рукояткой
Оба вида рукоятки – с шарнирной ручкой
Также возможна поставка с регулируемой подъемной лапой и уменьшенной
монтажной высотой
Сделано в Германии
Г/п, т
Высота подъема, мм
Давление рукояти, daN
Подъем на каждый поворот рукояти, мм
Вес, кг
1,5
350
25
14
13
3
350
25
8
20
5
300
25
4
27
10
300
50
4
42

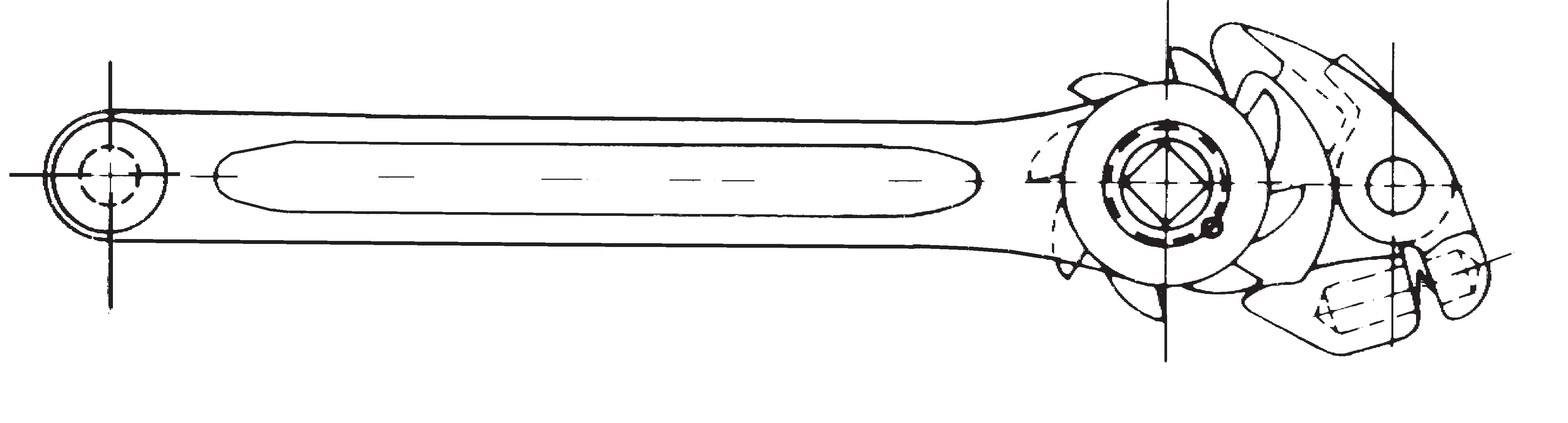

Предохранительная рукоятка
Предохранительная рукоятка оборудована грузоупорным тормозом. Храповик захватывает двухсторонняя защелка, конструкция которой не позволяет ей разблокироваться. Это обеспечивает запирание при любых условиях. Подъем осуществляется при поворачивании рукоятки вправо. Соединение между рукояткой и редуктором происходит за счет сил трения (фрикции), возникающих внутри грузоупорного тормоза. Опускание груза осуществляется при поворачивании рукоятки влево. После отпускания рукоятки, при движении вверх и вниз, груз надежно удерживается автоматически. Отдача рукоятки полностью исключена.
Храповая вращающаяся рукоятка
Храповая рукоятка оборудована специальным механизмом настройки на подъем или опускание. В зависимости от настройки направления вращения груз может только подниматься или только опускаться. Данная конструкция позволяет осуществлять подъем или опускание в условиях ограниченного пространства за счет постоянного движения рукоятки, не проворачивая ее при этом.
Основные габаритные размеры, мм
| Г/п, т | A | B | C | D | E | F | G | H |
| 1,5 | 725 | 265 | 65 | 140 | 130 | 60 | 85 | 50 |
| 3 | 725 | 265 | 70 | 140 | 130 | 65 | 90 | 60 |
| 5 | 725 | 265 | 75 | 170 | 150 | 75 | 110 | 67 |
| 10 | 800 | 320 | 80 | 170 | 150 | 85 | 124 | 76 |
