HADEF 23/09,
г/п 0,5-5 т
г/п 0,5-5 т
Алюминиевый тельфер с цилиндрическим зубчатым колесом, в виде монорельсовой тележки.
Компактное исполнение
Модель 23/95 HR – с роликовым шасси
Модель 23/95 HH – с лебедкой
- Малая длина хвостовика
- Малое сопротивление движению 0,5
- Простой и быстрый монтаж
- Малый порожний вес
- Безасбестовые тормозные накладки
Сделано в Германии
Дополнительно поставляются:
- Стопорный механизм
- Ограничительные буфера
- Конструкция для перемещения по кривой
| Г/п, т | Кол-во ветвей цепи |
Грузовая цепь, мм |
Ширина полки от-до при размере нагрузочного штифта | Сопр-е движению - мод. 23/95 HR, daN |
Мех. Цепная лебедка перемещение при мод. 23/95 HH, daN |
Длина хода при размотке 30 м ручной цепи |
Подъем при размотке 30 м ручной цепи, мм |
Мех. цепная лебедка для подъема, daN |
Вес | ||
| 1 N, мм | 2 N, мм | При высоте пов-ти катания 3 м, кг |
На каждый доп. метр подъема, кг | ||||||||
| 0,5 | 1 | 5,0*15,0 | 50-146 | 147-302 | 15,5 | 6,5 | 7,8 | 1579 | 30 | 22,5 | 2,5 |
| 1 | 1 | 6,3*19,1 | 50-135 | 136-220 | 24,0 | 10,0 | 10,0 | 968 | 36 | 28,0 | 2,8 |
| 1,5 | 1 | 7,1*21,0 | 66-185 | 186-310 | 27,0 | 11,5 | 9,8 | 732 | 40 | 45,0 | 3,0 |
| 2 | 2 | 6,3*19,1 | 66-185 | 186-310 | 36,0 | 15,0 | 9,8 | 476 | 40 | 49,0 | 3,7 |
| 3 | 2 | 7,1*21,0 | 74-196 | 197-310 | 39,0 | 11,0 | 6,3 | 370 | 43 | 76,0 | 4,0 |
| 5 | 3 | 7,1*21,0 | 74-192 | 193-310 | 63,0 | 17,0 | 6,3 | 224 | 46 | 93,0 | 5,0 |
Цепь ходового механизма 5,0*18,5 мм
Ручная цепь подъемного механизма: 5,0*25 мм

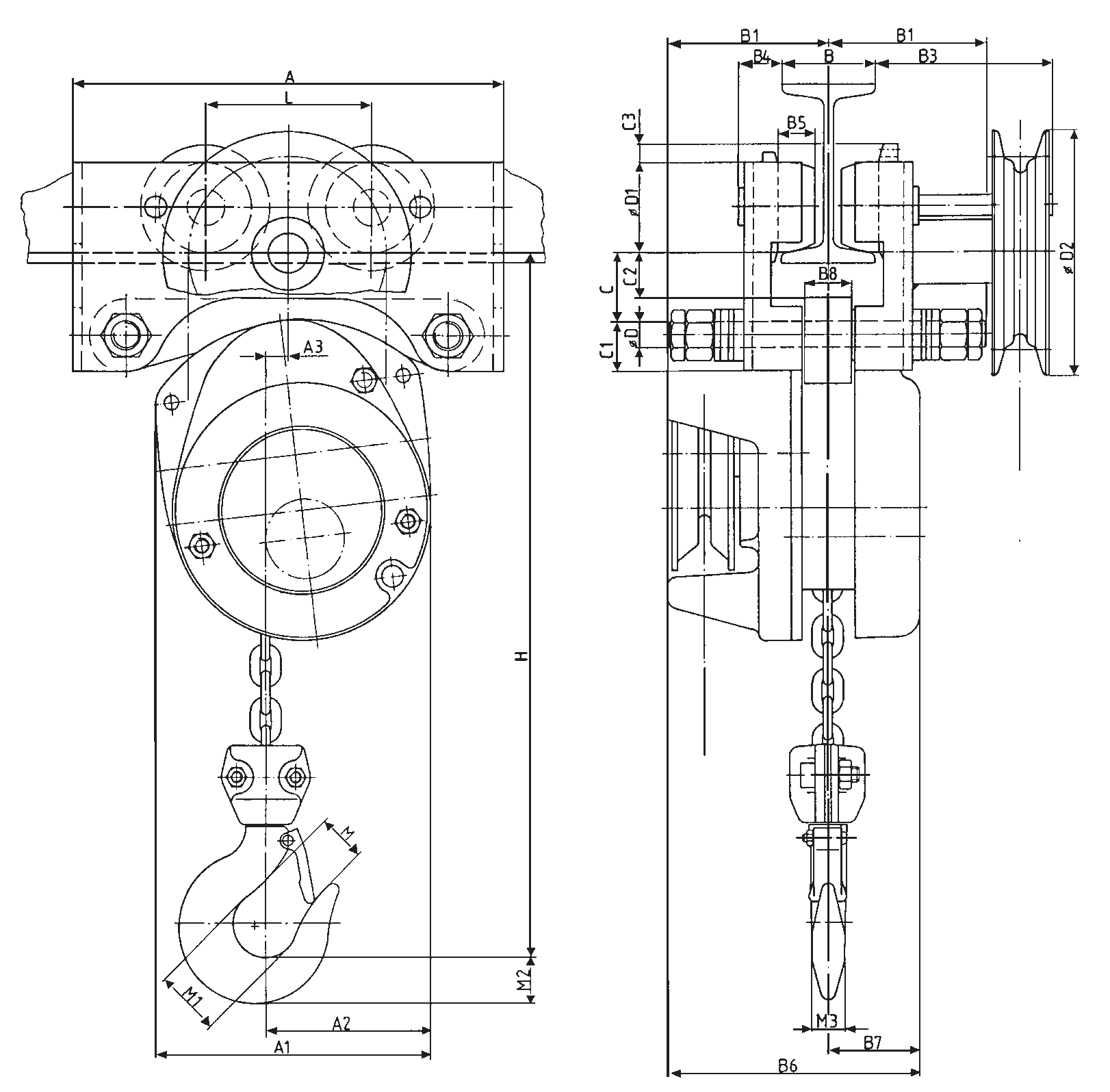

Основные габаритные размеры
Модель 23/95 HR+HH
| Г/п, т | 0,5 | 1 | 1,5 | 2 | 3 | 5 |
| A, мм | 234 | 287 | 350 | 350 | 428 | 492 |
| A1, мм | 148 | 173 | 200 | 208 | 235 | 330 |
| A2, мм | 90 | 100 | 120 | 143 | 172 | 215 |
| A3, мм | 12 | 13 | 16 | 42 | 56 | 26 |
| B1 при размере нагрузочного штифта 1N, мм |
122 | 122 | 168 | 168 | 182 | 190 |
| B2 при размере нагрузочного штифта 2N, мм |
200 | 163 | 225 | 225 | 243 | 258 |
| B3, мм | 99 | 140 | 146 | 146 | 149 | 283 |
| B4, мм | 24 | 31 | 40 | 40 | 46 | 53 |
| B5, мм | 20 | 20 | 23 | 23 | 30 | 30 |
| B6, мм | 137 | 146 | 147 | 147 | 147 | 147 |
| B7, мм | 51 | 59 | 61 | 59 | 61 | 61 |
| B8, мм | 25 | 25 | 35 | 30 | 35 | 35 |
| C, мм | 36 | 41 | 41 | 51 | 51 | 66 |
| C1, мм | 29 | 40 | 48 | 48 | 56 | 65 |
| C2, мм | 25 | 25 | 32 | 32 | 35 | 36 |
| C3, мм | 10 | 18 | 23 | 23 | 30 | 28 |
| D, мм | 18 | 24 | 32 | 32 | 36 | 39 |
| D1, мм | 50 | 65 | 85 | 85 | 120 | 120 |
| D2, мм | 135 | 135 | 135 | 135 | 195 | 195 |
| H, мм | 296 | 350 | 424 | 438 | 476 | 595 |
| L, мм | 90 | 140 | 172 | 172 | 195 | 223 |
| M, мм | 27 | 29 | 34 | 36 | 41 | 41 |
| M1, мм | 35 | 42 | 47 | 50 | 60 | 63 |
| M2, мм | 25 | 22 | 27 | 30 | 47 | 56 |
| M3, мм | 12 | 16 | 20 | 22 | 35 | 43 |
