Винтовой захват Terrier FSV/FSVS/FSVSU
Грузоподъемность 1000 - 10000 кг

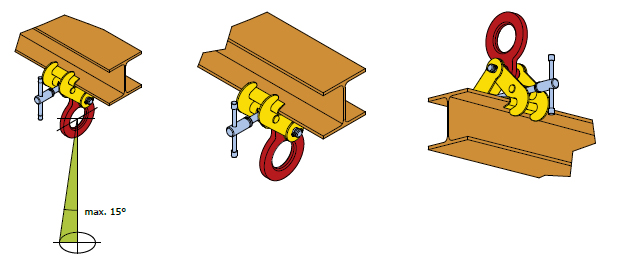

- Используется для горизонтального подъема и переноса стальных балок и конструкций.
- Захват FSV / FSVS / FSVSU может быть использован перевернутым вверх как подъемная точка.
- Зажим одинаково открывается и закрывается на обеих челюстей для простого и быстрого захвата.
- Данные о грузоподъемности и раскрытии тисков нанесены на изделии.
|
Номер артикула |
Тип |
Допустимая
нагрузка кг |
Раскрытие
тисков (R) мм |

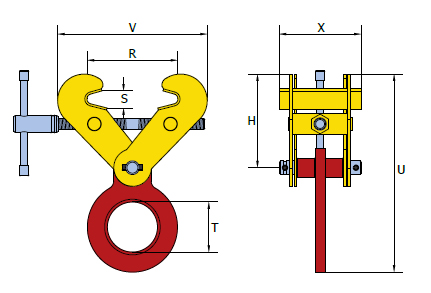

Размеры в мм |
Вес
кг | ||||
|
B |
C-max |
D-max |
E |
F | |||||
|
851400 |
1 FSV |
1000 |
75 - 190 |
30 |
285 |
310 |
73 |
120 |
4 |
|
851500 |
2 FSV |
2000 |
75 - 190 |
30 |
285 |
310 |
73 |
120 |
5 |
|
851600 |
3 FSV |
3000 |
75 - 190 |
30 |
285 |
310 |
73 |
120 |
5 |
| 851700 |
4 FSV |
4000 |
150 - 300 |
40 | 460 | 430 | 79 | 180 | 13 |
| 851800 |
5 FSV |
5000 |
150 - 300 |
40 | 460 | 430 | 79 | 180 | 14 |
| 851110 |
10 FSV |
10000 |
350 - 450 |
95 | 670 | 670 | 85 | 200 | 50 |
| С более широким раскрытием тисков | |||||||||
|
962000 |
2 FSVS |
2000 |
75 - 420 |
30 |
520 |
377 |
73 |
120 |
5.5 |
|
963000 |
3 FSVS |
3000 |
75 - 420 |
30 |
520 |
377 |
73 |
120 |
6.5 |
|
964000 |
4 FSVS |
4000 |
150 - 560 |
40 |
708 |
547 |
79 |
180 |
13.5 |
| 965000 |
5 FSVS |
5000 |
150 - 560 |
40 | 708 | 547 | 79 | 180 | 14.5 |
| С более широким углом раствора и универсальной проушиной | |||||||||
| 956300 | 3 FSVSU | 3000 | 75 - 420 | 30 | 520 | 420 | 73 | 120 | 7 |
| 956400 | 4 FSVSU | 4000 | 150 - 560 | 40 | 708 | 649 | 79 | 180 | 14 |
| 956500 | 5 FSVSU | 5000 | 150 - 560 | 40 | 708 | 649 | 79 | 180 | 15 |
