до 20 тонн, высота 110 мм
до 20 тонн, высота 110 мм

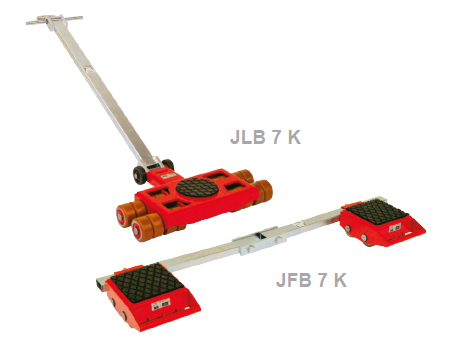

JLB 7/10 K+JFB 7/10 K
до 20 тонн, высота 110 мм
до 20 тонн, высота 110 мм
Проверено в соответствии с нормативами ANSI ASME (USA)
Доступно с:
Профессиональные ролики JUWAthan® plus-Belag здесь
| Грузоподъемность | 14 тонн | 20 тонн | ||||
| Параметр | JLB 7 K | JFB 7 K | JL 10 K | JFB 10 K | ||
| Грузоподъемность | кг/lbs | 7000/ 15400 |
2*3500/ 2*7700 |
10000/ 22000 |
2*5000/ 2*11000 | |
| Кол-во сдвоенных роликов | шт./pcs. | 8 | 8 | 12 | 12 | |
| Размеры роликов | Диам.*I | мм/in | 85*85/ 3,3"*3,3" |
85*85/ 3,3"*3,3" |
85*85/ 3,3*3,3" |
85*85/ 3,3"*3,3" |
| Высота | мм/in | 110/ 4,3" |
110/4,3" | 110/4,3" | 110/4,3" | |
| Площадь покрытия на 1 опору | E*F | мм/in | 170*170/ 6,7"*6,7" |
170*170/ 6,7"*6,7" | ||
| Размеры опоры | L2*B2 | мм/in | 325*200/ 12,8"*7,9" |
325*390/ 12,8"*15,4" | ||
| Штанга с шарниром | Длина | мм/in | 1230/48,4" | 1230/48,4" | ||
| Ширина регулировки опор | G-H | мм/in | 400-1030/ 15,7"-40,6" |
400-1030/ 15,7"-40,6" | ||
| Поворотная опора | Диам.C | мм/in | 150/5,9" | 170/6,7" | ||
| Размеры тележки | L1*B1 | мм/in | 445*590"/ 1 7,5*23,2" |
580*820/ 22,8"*32,3" |
||
| Рукоять с проушиной | Длина | мм/in | 1120/44,1" | 1120/44,1" | ||
| Вес | кг/lbs | 35/77 | 27/59 | 56/123 | 34/75 | |
Пример распределения груза 14 тонн на тележке:
