Главная / Продукция / Jung Hebe und Transporttechnik / Транспортные тележки и самоходные транспортные тележки / JL 9/12 K+JFB 9/12 K
до 24 тонн, высота 110 мм
до 24 тонн, высота 110 мм

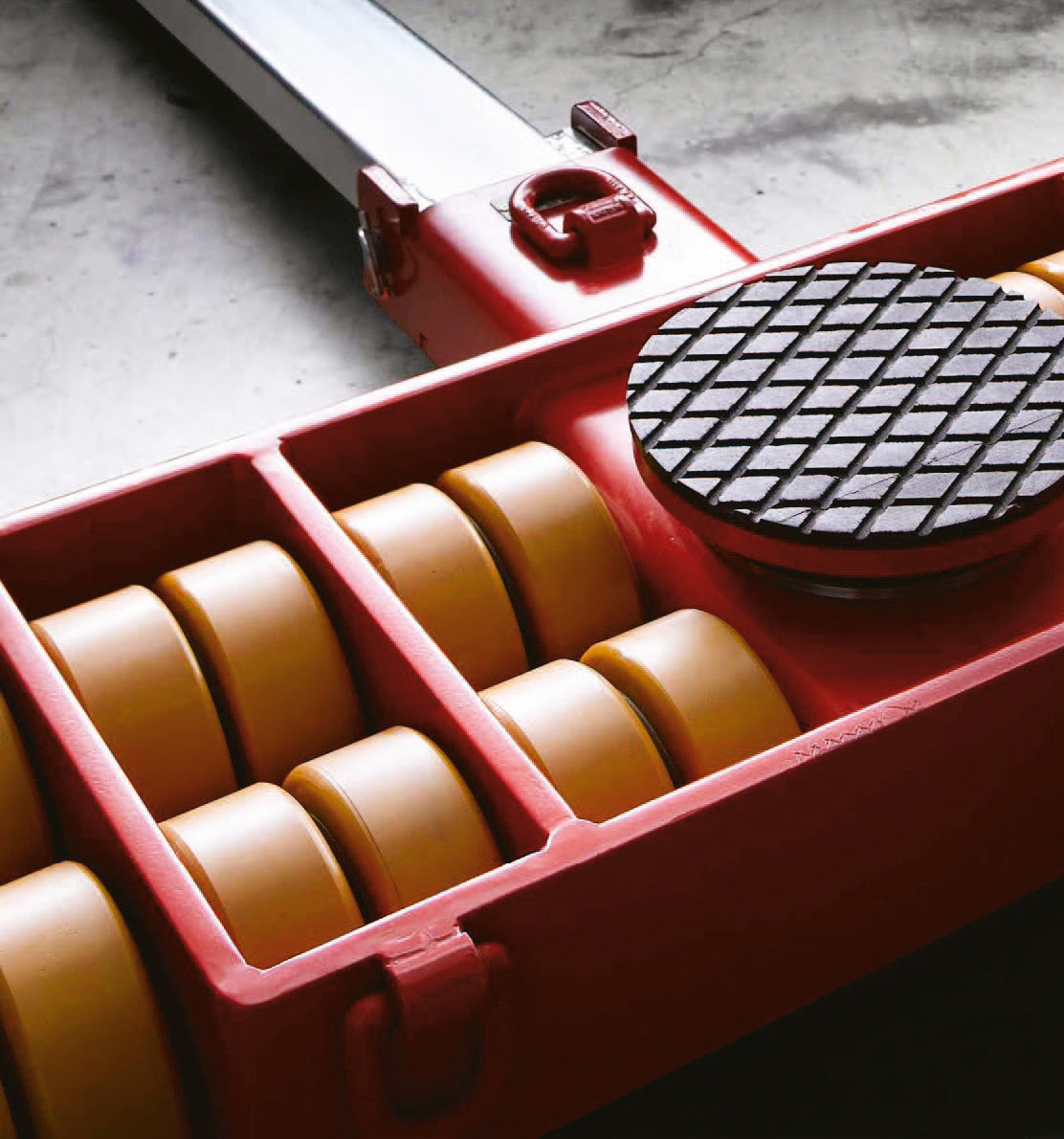

JL 9/12 K+JFB 9/12 K
до 24 тонн, высота 110 мм
до 24 тонн, высота 110 мм
Проверено в соответствии с нормативами ANSI ASME (USA)
- Оцинкованные оси и стопорные кольца улучшают антикоррозийную стойкость.
- Высококачественные ролики в стандартной комплектации.
- Облегченная конструкция грузовых опор
- Все тележки готовы к использованию: оснащены поворотной опорой и ручкой (см. выше). Регулируемая по ширине тележка поставляется с двумя опорами и соединяющей штангой.
- Покрытие роликов не оставляют следов.
- Буксировочный механизм также доступна в серии К.
- Съемная ручка также доступна отдельно.
Опция:
Съемная ручка
Тяговый узел со съемной ручкой
| Грузоподъемность | 18 тонн | 24 тонн | ||||
| Параметр | JL 9 K | JFB 9 K | JL 12 K | JFB 12 K | ||
| Грузоподъемность | кг/lbs | 9000/ 19800 |
2*4500/ 2*9900 |
12000/ 26400 |
2*6000/ 2*13200 | |
| Кол-во роликов | шт./pcs. | 12 | 12 | 16 | 16 | |
| Габариты роликов | Диам.*l | мм/in | 85*85/ 3,3*3,3" |
85*85/ 3,3*3,3" |
85*85/ 3,3*3,3" |
85*85/ 3,3"*3,3" |
| Высота | мм/in | 110/4,3" | 110/4,3" | 110/4,3" | 110/4,3" | |
| Площадь покрытия на 1 опору |
E*F | мм/in | 170*170/ 6,7"*6,7" |
170*170/ 6,7"*6,7" | ||
| Размеры грузовой опоры |
L2*B2 | мм/in | 325*390/ 12,8"*15,4" |
325*390/ 12,8"*15,4" | ||
| Штанга с шарниром |
Длина | мм/in | 1230/48,4" | 1230/48,4" | ||
| Ширина регулировки опор |
G-H | мм/in | 400-1030/ 15,7-40,6" |
400-1030/ 15,7"-40,6" | ||
| Покрытие поворотной опоры, D |
Диам.C | мм/in | 170/6,7" | 170/6,7" | ||
| Размеры | L1*B1 | мм/in | 580*820/ 22,8"*32,3" |
580*1000/ 22,8"*39,3" |
||
| Рукоять с проушиной | Длина | мм/in | 1120/44,1" | 1120/44,1" | ||
| Вес с роликами JUWAthan®plus | кг/lbs | 54/119 | 32/70 | 64/141 | 35/77 | |
