Тали ручные цепные VERLINDE
250 - 5000 кг
250 - 5000 кг
Компактная и эргономичная ручная цепная таль VERLINDE VHR эффективна в работе и отвечает всем действующим стандартам. Модель сочетает в себе одновременно компактный дизайн наряду с надежностью и легким весом. Применяется в строительстве и во время ремонтных работ.

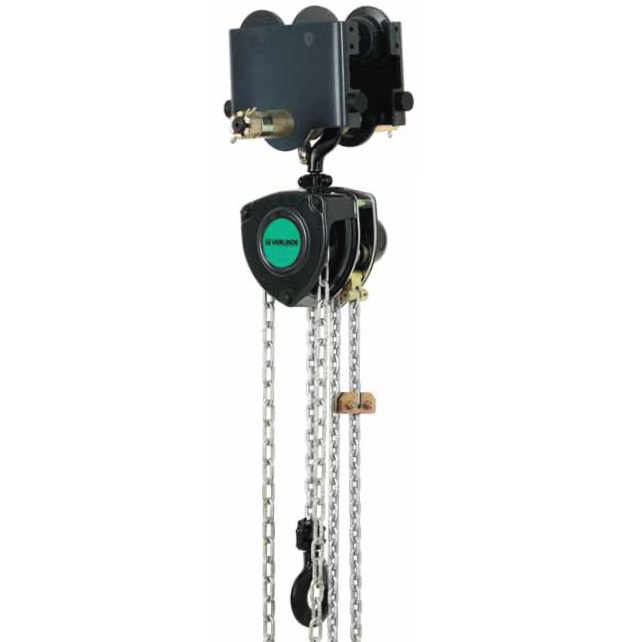

Таль ручная цепная VERLINDE VHR
- Механически обработанные шестеренки и грузовое колесо обеспечивают плавный и эффективный подъем.
- В стандартную комплектацию входит грузовая цепь длиной 3 метра. Тяговая цепь на 50 см короче грузовой. Возможен расчет с учетом других подъемных величин.
- Цепь из легированной стали высокого класса прочности 8 (G80), оцинковка согласно EN 818, фактор безопасности 4.
- Прочная конструкция включает в себя стальной корпус редуктора и стальной корпус грузового колеса тяговой цепи.
- Крюк, изготовлен из термически обработанной легированной стали, имеет предохранительный замок и несколько участков для технического осмотра на предмет износа.
| Грузоподъемность, кг | 250 | 500 | 1000 | 1500 | 2000 | 3000 | 5000 |
| Количество ветвей | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| Pulling force, кг | 25 | 35 | 25 | 35 | 35 | 40 | 36 |
| Hung-in headroom, мм | 340 | 407 | 457 | 538 | 566 | 688 | 871 |
| Weight for 3 m lift, кг | 6.5 | 9.3 | 12.2 | 16.5 | 19.5 | 32 | 41.3 |
| Extra weight per m lift, кг | 0.4 | 0.6 | 0.8 | 1.1 | 1.4 | 2.2 | 3.6 |
| Effort to raise SWL, N | 235 | 240 | 250 | 265 | 335 | 372 | 360 |
| Hand chain needed to lift 1 m, м | 17.7 | 32.5 | 53.9 | 78.9 | 92.8 | 105.6 | 395 |
| Собственный вес, кг | 6.2 | 11 | 12.5 | 17.8 | 19.5 | 35 | 41.3 |
Доступные опции
- Сумка для укладки цепи.
- Грузовая цепь из нержавеющей стали.
- Передвижная тележка ручного привода.
- Взрывобезопасное исполнение тали ATEX.
- Передвижная тележка уменьшенной строительной высоты (HPR).
| Нагрузка, кг | A | B | a1 | a2 | H4 мин | Размер цепи, мм |
Кол-во ветвей цепи |
Pulling force, кг |
Вес, кг |
| 250 | 121 | 114 | 31 | 21 | 280 | 4 х 12 | 1 | 25 | 6,2 |
| 500 | 148 | 132 | 35 | 23 | 345 | 5 х 15 | 1 | 35 | 11 |
| 1000 | 172 | 151 | 40 | 27 | 376 | 6 х 18 | 1 | 25 | 12,5 |
| 1500 | 196 | 173 | 45 | 33 | 442 | 7,1 х 21 | 1 | 35 | 17,8 |
| 2000 | 210 | 175 | 50 | 35 | 470 | 8 х 24 | 1 | 35 | 19,5 |
| 3000 | 255 | 205 | 55 | 39 | 548 | 10 х 28 | 1 | 40 | 35 |
| 5000 | 280 | 189 | 65 | 45 | 688 | 9 х 27 | 2 | 36 | 41,3 |
