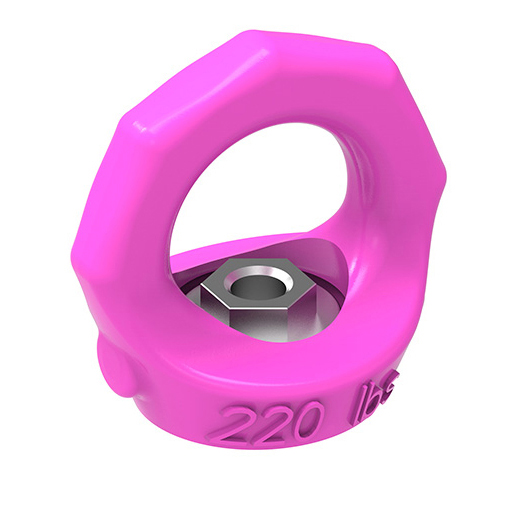

Форма: Имеет форму звезды – четкое отличие от рым-гаек DIN 582.
Цвет: Хорошо различимое флуоресцентное покрытие Duplex цвета "пинк".
Маркировка: Четкое указание грузоподъемности при наиболее неблагоприятной нагрузке F (запрещено для рым-гаек DIN 582).
Материал: Кованый, высокопрочный, подверженный термообработке материал (1.6541). 100%-ая проверка на наличие трещин способом магнитно-порошковой дефектоскопии в соответствии с EN 1677-1.
Запас прочности: 4-х кратный запас прочности.
Рым-гайка VRM должна вращаться на 360° в затянутом состоянии. Перед эксплуатацией рым-болт VRS необходимо установить в направлении действия нагрузки.
Перед эксплуатацией рым-болт VRS необходимо установить в направлении действия нагрузки.
Значения грузоподъемности указаны при условии использования резьбы класса качества 10.9. Резьба болта должна на 100% заполнять резьбу рым-гайки и подобрана таким образом, чтобы рым-гайка надежно прилегала к плоскости прикручиваемой поверхности. Рым-гайки, которые не прилегают к плоскости прикручиваемой поверхности, не разрешается подвергать нагрузкам. Не рассчитаны на вращательные движения под нагрузкой.
|

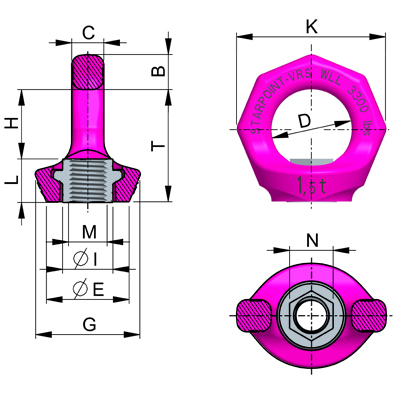

Тип |
Г/п т |
Beс кг |
T мм |
В мм |
С мм |
D мм |
E мм |
G мм |
H мм |
К мм |
L мм |
M |
I мм |
N мм |
Артикул |
|
VRM-M6 |
0,1 |
0,06 |
28 |
9 |
7 |
20 |
23 |
28 |
16 |
37 |
11 |
M6 |
13 |
9 |
7900786 |
|
VRM-M8 |
0,4 |
0,1 |
34 |
11 |
8,5 |
25 |
25 |
28 |
20 |
47 |
14 |
M8 |
16 |
12 |
7992989 |
|
VRM-M10 |
0,4 |
0,1 |
34 |
11 |
8,5 |
25 |
25 |
28 |
20 |
47 |
14 |
M10 |
16 |
12 |
7990311 |
|
VRM-M12 |
0,75 |
0,2 |
42 |
13 |
10 |
30 |
30 |
34 |
25 |
56 |
17 |
M12 |
20 |
14 |
7990312 |
|
VRM-M16 |
1,5 |
0,3 |
51 |
15 |
14 |
35 |
35,5 |
40 |
30 |
65 |
21 |
M16 |
22 |
19 |
7990314 |
|
VRM-M20 |
2,3 |
0,5 |
57 |
17 |
16 |
40 |
40 |
50 |
34 |
75 |
23 |
M20 |
29 |
24 |
7990315 |
|
VRM-M24 |
3,2 |
0,9 |
69 |
21 |
19 |
48 |
50 |
60 |
40 |
90 |
29 |
M24 |
35 |
30 |
7990316 |
|
VRM-M30 |
4,5 |
1,5 |
86 |
26 |
24 |
60 |
60 |
75 |
52 |
112 |
34 |
M30 |
44 |
36 |
7993008 |
