Рым-болт поворотный RUD StarPoint VRS
Рым-болт поворотный RUD StarPoint VRS

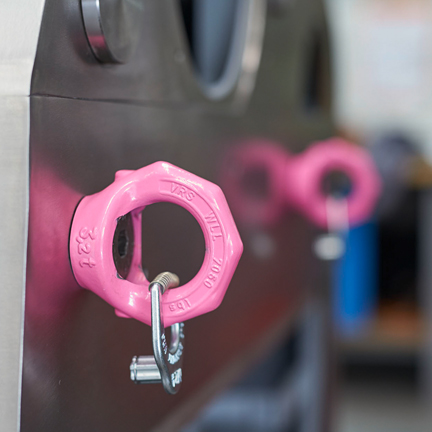

Форма: Имеет форму звезды – четкое отличие от рым-болтов DIN 580.

Цвет: Хорошо различимое флуоресцентное покрытие Duplex цвета "пинк".

Маркировка: Четкое указание грузоподъемности при наиболее неблагоприятной нагрузке F (запрещено для рым-болтов DIN 580).

Материал: Кованый, высокопрочный, подверженный термообработке материал (1.6541). 100%-ая проверка на наличие трещин способом магнитно-порошковой дефектоскопии в соответствии с EN 1677-1.

Запас прочности: 4-х кратный запас прочности.

Материал в месте монтажа должен быть рассчитан на возникающие нагрузки и воспринимать эти нагрузки без возникновения деформаций. Крепление осуществляется на ровной поверхности. Глухие отверстия должны быть просверлены таким образом, чтобы было обеспечено полное прилегание винта такелажной точки к плоскости прикручиваемой поверхности. Материал в месте закрепления мин. St 37 (1.0037). Для легких сплавов, цветных металлов и чугуна резьбовое соединение должно быть выбрано таким образом, чтобы грузоподъемность резьбы соответствовала требованиям, применяемым к материалу в месте закрепления!

Цекование = Номинальный диаметр резьбы.

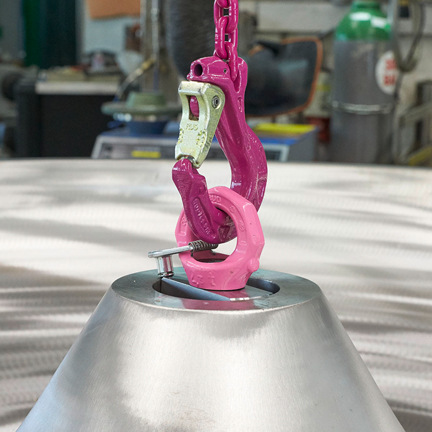

При эксплуатации винт должен быть надежно затянут. Рым-болт VRS должен вращаться на 360° в затянутом состоянии.

Перед эксплуатацией рым-болт VRS необходимо установить в направлении действия нагрузки.

Имеет специальный нетеряемый винт с внутренним шестигранником.

Рым-болт VRS запатентован: GM 9402014.

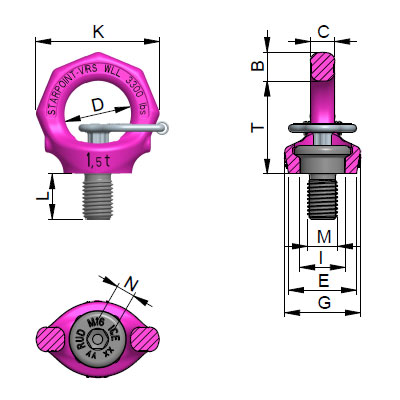

Наименование

Г/п

т

Beс

кг

T

В

С

D

E

G

К

L

M

N

I

Артикул

VRS

Артикул

VRS-F

С метрической резьбой

VRS-M6

0,1

0,1

27

9

7

20

23

28

37

9

M6

6

13

7990909

7900906

VRS-M8

0,4

0,2

34

11

9

25

25

28

47

12

M8

6

14

7100554

8500911

VRS-M10

0,4

0,1

34

11

9

25

25

28

47

15

M10

6

14

7100555

7104029

VRS-M12

0,75

0,2

42

13

10

30

30

34

56

18

M12

8

18

7100556

7101313

VRS-M14

0,75

0,2

42

13

10

30

30

34

56

18

M14

8

20

7100557

7999330

VRS-M16

1,5

0,3

49

15

14

35

35

40

65

24

M16

10

22

7100558

7101314

VRS-M18

1,5

0,3

49

15

14

35

35

40

65

24

M18

10

24

7992219

7903387

VRS-M20

2,3

0,5

57

17

16

40

40

50

75

30

M20

12

28

7100559

7101315

VRS-M22

2,3

0,5

57

17

16

40

40

50

75

30

M22

12

28

-

7992197

VRS-M24

3,2

0,9

69

21

19

48

48

60

90

36

M24

14

33

7100560

7101316

VRS-M27

3,2

1

69

21

19

48

48

60

90

36

M27

14

33

-

7994138

VRS-M30

4,5

1,5

86

26

24

60

60

75

112

45

M30

17

42

7100561

7101317

VRS-M33

4,5

1,8

86

26

24

60

60

75

112

45

M33

17

42

-

7993439

VRS-M36

7

3,3

103

32

29

72

75

90

135

54

M36

22

50

7984198

7984201

VRS-M42

9

4,6

120

38

34

82

85

105

158

63

M42

24

58

7984199

7984202

VRS-M48

12

7,0

137

43

38

94

100

120

180

72

M48

27

66

7984200

7984203

С дюймовой резьбой UNC

VRS-1/4"-20UNC

0,1

0,2

27

9

7

20

23

28

37

9

1/4"-20UNC

6

13

7999105

-

VRS-7/16"-14UNC

0,4

0,1

34

11

9

25

25

28

47

15

7/16"-14UNC

6,5

15

7903118

-

VRS-3/8"-16UNC

0,4

0,1

34

11

9

25

25

28

47

15

3/8"-16UNC

6,5

15

7103959

7104480

VRS-1/2"-13UNC

0,75

0,2

42

13

10

30

30

34

56

19

1/2"-13UNC

7,9

18

7103960

7104481

VRS-5/8"-11UNC

1,5

0,3

49

15

14

35

35

40

65

24

5/8"-11UNC

9,5

22

7103961

7104482

VRS-3/4"-10UNC

2,3

0,5

57

17

16

40

40

50

75

30

3/4"-10UNC

12,7

27,5

7103962

7104483

VRS-7/8"-9UNC

2,3

0,6

57

17

16

40

40

50

75

33

7/8"-9UNC

12,7

27,5

7103963

7104484

VRS-1"-8UNC

3,2

0,9

69

21

19

48

48

60

90

38

1"-8UNC

14,3

33

7103964

7104485

VRS-1 1/4"-7UNC

4,5

1,7

86

26

24

60

60

75

112

48

1 1/4"-7UNC

19,1

41,5

7103965

7104486

VRS-1 1/2"-6UNC

7

2,9

103

32

29

72

75

90

135

54

1 1/2"-6UNC

22,2

49,5

7103966

7104487

VRS-1 3/4"-5UNC

9

4,6

120

38

34

82

85

105

158

63

1 3/4"-5UNC

25,4

58

7103967

7104488

VRS-2"-4,5UNC

12

7,0

137

43

38

94

100

120

180

72

2"-4,5UNC

29

66

7103968

7104489
