Грузовая петля резьбовая RUD VLBG

Нетеряемые винты и болты 100%-но проверены на наличие трещин способом магнитно-порошковой дефектоскопии.

Откидная петля, нагрузка во всех направлениях.

Петля должна быть установлена в направлении действия нагрузки и свободно вращаться. Запрещено опирать петлю на углы. Не предназначена для вращательных движений под нагрузкой.

Необходимо только одно резьбовое или сквозное отверстие. Очень компактная форма.

Материал в месте монтажа должен быть рассчитан на возникающие нагрузки и воспринимать эти нагрузки без возникновения деформаций.

Материал в месте закрепления мин. St 37 (1.0037). Для легких сплавов, цветных металлов и чугуна резьбовое соединение должно быть выбрано таким образом, чтобы грузоподъемность резьбы соответствовала требованиям, применяемым к материалу в месте закрепления! Крепление осуществляется на ровной поверхности. Глухие отверстия должны быть просверлены таким образом, чтобы было обеспечено полное прилегание такелажной точки к плоскости прикручиваемой поверхности.

При использовании такелажной точки для подъема груза один раз достаточно затянуть винт гаечным ключом вручную. Плоскость (ША) такелажной точки VLBG должна плотно прилегать к поверхности груза без использования дополнительных шайб.

При продолжительной эксплуатации винт такелажной точки должен быть затянут при моменте затяжки в 30 Нм (+/-10%). Такелажная точка VLBG должна вращаться на 360° в затянутом состоянии.

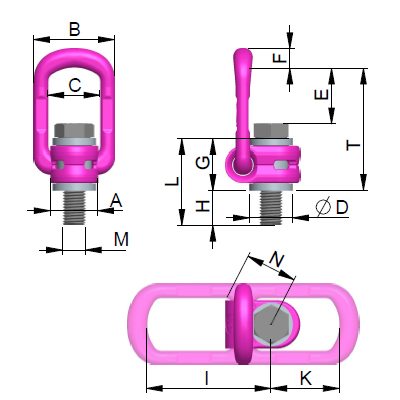

Наименование	Г/п т	А мм	В мм	С мм	D мм	E мм	F мм	G мм	H мм	J	K	L мм	M	N мм	T мм	Вес кг
VLBG 0.3t M8	0.3	30	54	34	35	40	12	29	11	75	45	40	M8	32	75	0,3
VLBG 0.63t M10	0.63	30	54	34	36	39	12	29	16	75	45	45	M10	32	75	0,32
VLBG 1t M12	1	32	54	34	37	38	12	29	21	75	45	50	M12	32	75	0,33
VLBG 1.5t M16	1.5	33	56	36	46	39	13,5	36	24	87	47	60	M16	38	85	0,55
VLBG 2.5t M20	2.5	50	82	54	55	55	16,5	43	32	113	64	75	M20	48	110	1,3
VLBG 4t M24	4	50	82	54	58	66	18	43	37	130	78	80	M24	48	125	1,5
VLBG 4t M27	4	60	103	65	78	69	22,5	61	39	151	80	100	M27	67	147	3,1
VLBG 5t M30	5	60	103	65	80	67	22,5	61	49	151	80	110	M30	67	147	3,1
VLBG 7t M36 *	7	60	103	65	72	74	22,5	55	52	151	80	107	M36	67	146	3,3
VLBG 8t M36	8	77	122	82	100	97	26,5	77	63	205	110	140	M36	85	197	5,8
VLBG 10t M42	10	77	122	82	103	94	26,5	77	73	205	110	150	M42	85	197	6,4
VLBG 15t M42	15	95	156	100	113	109	36	87	63	230	130	150	M42	100	222	11,2
VLBG 20t M48	20	95	156	100	117	105	36	87	73	230	130	160	M48	100	222	11,6
VLBG 0.3t M8	0.3	30	54	34	35	40	12	29	8-76	75	45	37-105	M8	32	75	0,3
VLBG 0.63t M10	0.63	30	54	34	36	39	12	29	10-96	75	45	39-125	M10	32	75	0,32
VLBG 1t M12	1	32	54	34	37	38	12	29	12-116	75	45	41-145	M12	32	75	0,33
VLBG 1.2t M14	1.2	33	56	36	46	39	13,5	36	14-34	86	47	50-70	M14	38	85	0,55
VLBG 1.5t M16	1.5	33	56	36	46	39	13,5	36	16-149	86	47	52-185	M16	38	85	0,55
VLBG 2.0t M18	1.3	50	82	54	55	55	16,5	43	18-47	113	64	61-90	M18	48	110	1,3
VLBG 2.5t M20	2.5	50	82	54	55	55	16,5	43	20-187	113	64	63-230	M20	48	110	1,3
VLBG 2.5t M22	2.5	50	82	54	56	54	16,5	43	33-57	-	64	65-100	M22	48	110	1,3
VLBG 4t M24	4	50	82	54	58	66	18	43	24-222	130	78	67-265	M24	48	125	1,5
VLBG 4t M27	4	60	103	65	80	67	22,5	61	27-239	-	80	88-300	M27	67	147	3,1
VLBG 5t M30	5	60	103	65	80	67	22,5	61	30-279	151	80	91-340	M30	67	147	3,1
VLBG 8t M36	8	77	122	82	100	97	26,5	77	36-223	205	110	113-300	M36	85	197	5,8
VLBG 10t M42	10	77	122	82	103	94	26,5	77	42-273	205	110	119-350	M42	85	197	6,4
VLBG 15t M42	15	95	156	100	113	109	36	87	42-263	230	130	129-350	M42	100	222	11,2
VLBG 20t M48	20	95	156	100	117	105	36	87	48-303	230	130	135-350	M48	100	222	11,6
VLBG 1t 1/2”-13UNC	1	32	54	34	38	37	12	29	22	75	51	51	1/2"- 13UNC	32	75	0,33
VLBG 1.5t 5/8”-11UNC	1,5	33	56	36	47	38	13,5	36	24	87	47	60	5/8”- 11UNC	38	85	0,55
VLBG 2.5t 3/4”-10UNC	2,5	50	82	54	56	54	16,5	43	28	113	64	71	3/4"- 10NC	48	110	1,3
VLBG 2.5t 7/8”-9UNC	2,5	50	82	54	58	58	16,5	43	27	113	64	70	7/8”- 9UNC	48	110	1,3
VLBG 4t 1”-8UNC	4	50	82	54	61	64	18	43	41	130	78	84	1”- 8UNC	48	125	1,5
VLBG 5t 1 1/4”-7UNC	5	60	103	65	80	64	22	61	41	151	80	102	1 1/4"- 7UNC	67	147	3,3
VLBG 5t 1 1/4”-8UNC	5	60	103	65	80	64	22	61	41	151	80	102	1 1/4"- 8UNC	67	147	3,3
