Для подъема, вращения и поворачивания грузов. Нагрузка во всех направлениях.
Запас прочности: 4-кратный запас прочности.
Сертификация: Высокопрочная петля, проверенная в соответствии с EN 1677-4.
Покрытие: Порошковая краска красного цвета.
Не предназначена для вращения под углом 90° относительно оси резьбового отверстия под предельной нагрузкой. Не предназначена для продолжительных вращательных движений под предельной нагрузкой.
Возможна различная длина резьбы.
При использовании такелажной точки для подъема груза один раз достаточно затянуть винт гаечным ключом DIN 895 / DIN 894 вручную без использования удлинителей. Плоскость (D) такелажной точки VWBG должна плотно прилегать к поверхности груза без использования дополнительных шайб. При продолжительной эксплуатации винт такелажной точки должен быть затянут при моменте затяжки в 10 Нм.
VWBG не предназначена для продолжительных вращательных движений под предельной нагрузкой.
|

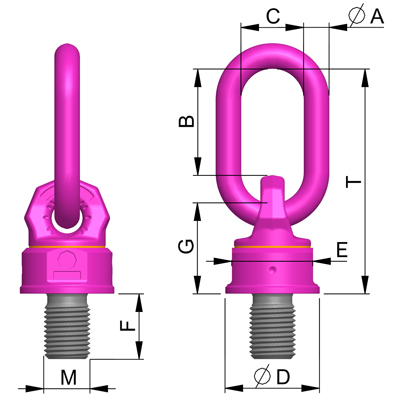

Наименование |
Г/п т |
А мм |
В мм |
С мм |
D мм |
Т мм |
F мм |
F Vario мм |
G мм |
M мм |
К мм |
Вес кг |
Артикул |
Артикул Vario |
|
С метрической резьбой | ||||||||||||||
|
VWBG 6(7,5) M33 |
6 |
23 |
86 |
50 |
90 |
208 |
50 |
30-300 |
94 |
M33 |
80 |
5.6 |
8600150 |
8600150 |
|
VWBG 8(10) M36 |
8 |
23 |
86 |
50 |
90 |
208 |
54 |
36-300 |
94 |
M36 |
80 |
4.7 |
7999059 |
8600451 |
|
VWBG 12(13) M42 |
12 |
26 |
111 |
65 |
98 |
234 |
63 |
42-300 |
95 |
M42 |
85 |
6.1 |
7999044 |
8600452 |
|
VWBG 12(15) M45 |
12 |
26 |
111 |
65 |
98 |
234 |
67 |
- |
95 |
M45 |
85 |
6.2 |
7900455 |
- |
|
VWBG 13(16) М48 |
13 |
26 |
111 |
65 |
98 |
234 |
68 |
48-300 |
95 |
M48 |
85 |
6.4 |
7999045 |
8600453 |
|
VWBG 14(20) M52 |
14 |
32 |
119 |
70 |
120 |
271 |
78 |
52-300 |
95 |
M52 |
95 |
10.5 |
7901081 |
8600158 |
|
VWBG 16(22) M56 |
16 |
32 |
119 |
70 |
120 |
271 |
84 |
56-300 |
120 |
M56 |
95 |
10.7 |
7999004 |
8600454 |
|
VWBG 16(20) M60 |
16 |
32 |
119 |
70 |
120 |
271 |
- |
56-300 |
120 |
M60 |
95 |
11.4 |
- |
8600454 |
|
VWBG 16(25) M64 |
16 |
32 |
119 |
70 |
120 |
274 |
94 |
64-300 |
120 |
M64 |
95 |
11.4 |
7999043 |
8600455 |
|
VWBG 31.5(40) M72 |
31.5 |
46 |
130 |
90 |
170 |
338 |
108 |
72-300 |
159 |
M72 |
145 |
30 |
7900097 |
8600456 |
|
VWBG 35(48) М80 |
35 |
46 |
130 |
90 |
170 |
338 |
120 |
80-300 |
159 |
M80 |
145 |
31.2 |
7900100 |
8600457 |
|
VWBG 40(50) M90 |
40 |
46 |
130 |
90 |
170 |
338 |
135 |
90-300 |
159 |
M90 |
145 |
33.2 |
7995545 |
8600157 |
|
VWBG 40(50) M90 |
40 |
46 |
170 |
110 |
170 |
378 |
135 |
- |
159 |
M90 |
145 |
34.5 |
7903408 |
- |
|
VWBG 40(50) M100 |
40 |
46 |
168 |
110 |
170 |
378 |
150 |
90-300 |
159 |
M100 |
145 |
36.5 |
8600458 |
8600458 |
|
С дюймовой резьбой UNC | ||||||||||||||
|
VWBG 8(10)t 1 1/2"-6UNC |
8 |
22 |
86 |
50 |
90 |
208 |
57 |
- |
94 |
1 1/2"-6UNC |
80 |
4.8 |
8600451 |
- |
|
VWBG 12(13)t 1 3/4"-5UNC |
12 |
26 |
111 |
65 |
98 |
235 |
66 |
- |
95 |
1 3/4"-5UNC |
85 |
6.1 |
8600452 |
- |
|
VWBG 13(16)t 2"-4,5UNC |
13 |
26 |
111 |
65 |
98 |
235 |
76 |
- |
95 |
2"-4,5UNC |
85 |
6.4 |
8600453 |
- |
|
VWBG 16(22)t 2 1/4"-4,5UNC |
16 |
32 |
119 |
70 |
120 |
274 |
85 |
- |
120 |
2 1/4"-4,5UNC |
95 |
11 |
8600454 |
- |
|
VWBG 16(22)t 2 1/2"-4UNC |
16 |
32 |
119 |
70 |
120 |
274 |
95 |
- |
120 |
2 1/2"-4UNC |
95 |
11 |
8600454 |
- |
|
VWBG 16(25)t 2 3/4"-4UNC |
16 |
32 |
119 |
70 |
120 |
274 |
95 |
- |
120 |
2 3/4"-4UNC |
95 |
12 |
8600455 |
- |
|
VWBG 31,5(40)t 3"-4UNC |
31.5 |
46 |
130 |
90 |
170 |
338 |
114 |
- |
159 |
3"-4UNC |
145 |
26.3 |
8600456 |
- |
|
VWBG 35(48)t 3 1/2"-4UNC |
35 |
46 |
130 |
90 |
170 |
338 |
133 |
- |
159 |
3 1/2"-4UNC |
145 |
28 |
8600457 |
- |
|
VWBG 40(50)t 4"-4UNC |
40 |
46 |
130 |
90 |
170 |
338 |
150 |
- |
159 |
4"-4UNC |
145 |
30 |
8600157 |
- |
|
VWBG 40(50)t 4 1/2"-4UNC |
40 |
46 |
130 |
90 |
170 |
338 |
150 |
- |
159 |
4 1/2"-4UNC |
145 |
30 |
8600157 |
- |
|
VWBG 40(50)t 5"-4UNC |
40 |
46 |
130 |
90 |
170 |
338 |
150 |
- |
159 |
5"-4UNC |
145 |
30 |
8600157 |
- |
