Кольцевая петля резьбовая RUD VRBG-10/16
Кольцевая петля резьбовая RUD VRBG-10/16

Запатентованные компенсирующие утолщения (DBP 3123175) защищают крепежные болты и винты от изгибов и срезов. Для дополнительной безопасности!

Небольшие винты, откидные петли!

Оптимальное распределение нагрузки.

Кованая петля в соответствии с EN 1677-1, класс качества 8, проверенная на наличие трещин, имеет покрытие красного цвета.

Указания по монтажу:
Использовать только прилагающиеся проверенные на наличие трещин болты и винты с внутренним шестигранником, изготовленные в соответствии с DIN 912. Крепление осуществляется на плоской поверхности!

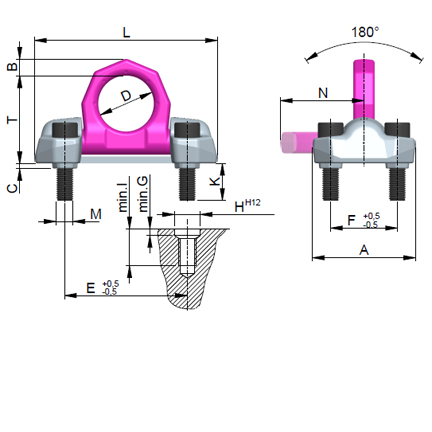

Наименование

Г/п

т

A

мм

B

мм

C

мм

D

мм

E

мм

F

мм

G

мм

H

мм

J

мм

L

мм

M

N

K

мм

T

мм

Вес

кг

Артикул

VRBG 10

10

120

22

6

65

143

78

8

30

50

213

М20

100

43

103

4.5

7994537

VRBG 16

16

170

30

8

90

198

104

10

46

70

270

М30

134

63

131

11.3

7993255
