Крюк экскаваторный резьбовой RUD VCGH-G
Крюк экскаваторный резьбовой RUD VCGH-G

Крюк экскаваторный для канатных петлевых стропов, текстильных круглопрядных стропов, а также грузозахватных приспособлений, имеющих овальные звенья в качестве конечных элементов. Стабильный предохранительный замок (также как у VCGH).

Винты мин. класс качества 8.8. Использовать только прилагающиеся, проверенные на наличие трещин винты.

Покрытие: порошковая краска цвета "пинк".

Материал в месте закрепления мин. 1.0037 (St 37).

Для легких сплавов, цветных металлов и чугуна резьбовое соединение должно быть выбрано таким образом, чтобы грузоподъемность резьбы соответствовала требованиям, применяемым к материалу в месте закрепления! Крепление осуществляется на ровной поверхности.

Глухие отверстия должны быть просверлены таким образом, чтобы крюк прилегал к плоскости прикручиваемой поверхности. Винты должны быть закреплены при моменте затяжки в 800 Нм. При ударных нагрузках или вибрации, в частности, при болтовых соединениях, может произойти непреднамеренное ослабление креплений. Возможное решение: указанный момент затяжки + дополнительные клеящие средства для обеспечения безопасности резьбовых соединений, например, Loctite (соблюдать указания производителя).

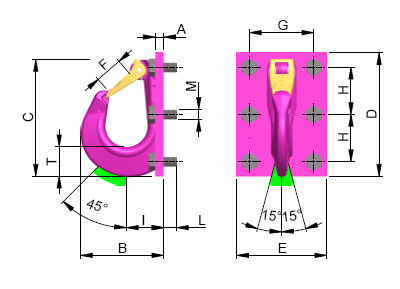

Наименование

Г/п

т

A

мм

B

мм

C

мм

D

мм

E

мм

F

мм

G

мм

H

мм

I

мм

L

мм

Универсальный болт

T

мм

Вес

кг

Артикул

VCGH-G 16

10

15

141

200

220

170

48

120

150

70

35

4хМ24

49

8,5

7984048

VCGH-G 20

16

20

187

272

288

210

63

150

110

87

30

6хМ24

 69

19

7984311

VCGH-G 22

20

20

195

276

292

240

63

150

110

92

30

6хМ24

 74

 19

7984313
