Цвет: покрытие красного цвета.
Маркировка: четкое обозначение грузоподъемности при наиболее неблагоприятной нагрузке F2 (запрещено для рым-болтов DIN 580).
Внимание: не устанавливается в направлении действия нагрузки автоматически. Не предназначен для использования в горнодобывающей промышленности.
|

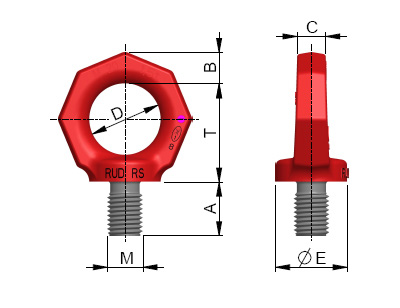

Наименование |
Г/п т |
A мм |
В мм |
С мм |
D мм |
E мм |
F |
T мм |
Вес кг |
Артикул |
|
С метрической резьбой | ||||||||||
|
RS-M6 |
0.1 |
12 |
11 |
10 |
25 |
25 |
М6 |
34 |
0.1 |
61401 |
|
RS-M8 |
0.2 |
12 |
11 |
10 |
25 |
25 |
M8 |
34 |
0.1 |
61402 |
|
RS-M10 |
0.25 |
15 |
11 |
10 |
25 |
25 |
M10 |
34 |
0.1 |
56397 |
|
RS-M12 |
0.4 |
18 |
13 |
12 |
30 |
30 |
M12 |
41 |
0.2 |
56398 |
|
RS-M14 |
0.75 |
21 |
15 |
14 |
35 |
35 |
M14 |
48 |
0.25 |
56403 |
|
RS-M16 |
1 |
24 |
15 |
14 |
35 |
35 |
M16 |
48 |
0.3 |
56404 |
|
RS-M18 |
1.2 |
30 |
17 |
16 |
40 |
40 |
M18 |
55 |
0.45 |
83850 |
|
RS-M20 |
1.5 |
30 |
17 |
16 |
40 |
40 |
M20 |
55 |
0.45 |
56407 |
|
RS-M22 |
1.5 |
36 |
21 |
20 |
50 |
50 |
M22 |
70 |
0.65 |
53346 |
|
RS-M24 |
2 |
36 |
21 |
20 |
50 |
50 |
M24 |
70 |
0.7 |
56408 |
|
RS-M27 |
2 |
45 |
26 |
24 |
60 |
60 |
M27 |
85 |
1.5 |
53347 |
|
RS-M30 |
3 |
45 |
26 |
24 |
60 |
60 |
M30 |
85 |
1.6 |
56409 |
|
RS-M33 |
3 |
50 |
43 |
38 |
90 |
100 |
M33 |
130 |
5.8 |
57770 |
|
RS-M36 |
4 |
54 |
43 |
38 |
90 |
100 |
M36 |
130 |
6.0 |
56954 |
|
RS-M39 |
5 |
59 |
43 |
38 |
90 |
100 |
M39 |
130 |
6.1 |
57771 |
|
RS-M42 |
6 |
53 |
43 |
38 |
90 |
100 |
M42 |
130 |
6.2 |
56955 |
|
RS-M45 |
7 |
67 |
43 |
38 |
90 |
100 |
M45 |
130 |
6.5 |
58044 |
|
RS-M48 |
8 |
68 |
43 |
38 |
90 |
100 |
M48 |
130 |
6.4 |
56956 |
|
С дюймовой резьбой UNC | ||||||||||
|
RS-1/4-20UNC |
0,1 |
12 |
11 |
10 |
25 |
25 |
1/4-20UNC |
34 |
0,1 |
56887 |
|
RS-5/16-18UNC |
0,2 |
12 |
11 |
10 |
25 |
25 |
5/16-18UNC |
34 |
0,1 |
56885 |
|
RS-3/8-16UNC |
0,25 |
15 |
11 |
10 |
25 |
25 |
3/8-16UNC |
34 |
0,1 |
56879 |
|
RS-7/16-14UNC |
0,4 |
18 |
13 |
12 |
30 |
30 |
7/16-14UNC |
41 |
0,2 |
56870 |
|
RS-1/2-13UNC |
0,4 |
18 |
13 |
12 |
30 |
30 |
1/2-13UNC |
41 |
0,2 |
56871 |
|
RS-9/16-12UNC |
0,75 |
22 |
15 |
14 |
35 |
35 |
9/16-12UNC |
48 |
0,3 |
57120 |
|
RS-5/8-11UNC |
1 |
24 |
15 |
14 |
35 |
35 |
5/8-11UNC |
48 |
0,3 |
57198 |
|
RS-3/4-10UNC |
1,2 |
30 |
17 |
16 |
40 |
40 |
3/4-10UNC |
55 |
0,45 |
57205 |
|
RS-7/8-9UNC |
1,5 |
34 |
21 |
20 |
50 |
50 |
7/8-9UNC |
70 |
0,7 |
57212 |
|
RS-1-8UNC |
2 |
36 |
21 |
20 |
50 |
50 |
1-8UNC |
70 |
0,7 |
57213 |
|
RS-1 1/8-7UNC |
2,5 |
45 |
26 |
24 |
60 |
60 |
1 1/8-7UNC |
85 |
1,6 |
57471 |
|
RS-1 1/8-8UNC |
2,5 |
45 |
26 |
24 |
60 |
60 |
1 1/8-8UNC |
85 |
1,6 |
7985010 |
|
RS-1 1/4-7UNC |
3 |
46 |
26 |
24 |
60 |
60 |
1 1/4-7UNC |
85 |
1,6 |
57685 |
|
RS-1 1/4-8UNC |
3 |
45 |
26 |
24 |
60 |
60 |
1 1/4-8UNC |
85 |
1,6 |
57686 |
|
RS-1 3/8-6UNC |
3 |
50 |
43 |
38 |
90 |
100 |
1 3/8-6UNC |
130 |
6,5 |
58599 |
|
RS-1 1/2-6UNC |
4 |
58 |
43 |
38 |
90 |
100 |
1 1/2-6UNC |
130 |
6,2 |
58615 |
|
RS-1 3/4-5UNC |
6 |
67 |
43 |
38 |
90 |
100 |
1 3/4-5UNC |
130 |
6,3 |
58616 |
|
RS-2-4,5UNC |
8 |
67 |
43 |
38 |
90 |
100 |
2-4,5UNC |
130 |
6,5 |
58658 |
|
С дюймовой резьбой Whitworth | ||||||||||
|
RS-3/8 |
0,25 |
15 |
11 |
10 |
25 |
25 |
3/8 |
34 |
0,1 |
51808 |
|
RS-1/2 |
0,4 |
18 |
13 |
12 |
30 |
30 |
1/2 |
41 |
0,2 |
51810 |
|
RS-5/8 |
1 |
24 |
15 |
14 |
35 |
35 |
5/8 |
48 |
0,3 |
51811 |
|
RS-3/4 |
1,2 |
30 |
17 |
16 |
40 |
40 |
3/4 |
55 |
0,45 |
51813 |
|
RS-7/8 |
1,5 |
34 |
21 |
20 |
50 |
50 |
7/8 |
70 |
0,7 |
51816 |
|
RS-1 |
2 |
36 |
21 |
20 |
50 |
50 |
1 |
70 |
0,7 |
51774 |
|
RS-1 1/8 |
3 |
45 |
26 |
24 |
60 |
60 |
1 1/8 |
85 |
1,6 |
51775 |
|
RS-1 1/4 |
3 |
46 |
26 |
24 |
60 |
60 |
1 1/4 |
85 |
1,6 |
51776 |
|
RS-1 1/2 |
4 |
58 |
43 |
38 |
90 |
100 |
1 1/2 |
130 |
6,2 |
51779 |
|
RS-1 3/4 |
6 |
67 |
43 |
38 |
90 |
100 |
1 3/4 |
130 |
6,3 |
51803 |
|
RS-2 |
8 |
67 |
43 |
38 |
90 |
100 |
2 |
130 |
6,5 |
51805 |
