Кольцевая петля приварная RUD VRBK / VRBK-FIX для приваривания на углах
Кольцевая петля приварная RUD VRBK / VRBK-FIX для приваривания на углах

Грузовая петля VRBK-FIX

Распределение нагрузки за счет крепления в нескольких точках.

Петля с увеличенным углом наклона (откидывается на 270°).

Допускается нагрузка под углом 90° в плоскости кольца.

Расположение сварных швов (непрерывный HY шов) удовлетворяет требованиям DIN EN 1090, т.е. благодаря закрытому сварному шву не образуется щелевая коррозия (тем самым изделие пригодно к эксплуатации на открытом воздухе). Непрерывный шов HY требует небольшой объем сварного шва.

Стопорная пружина предотвращает появление шума и удерживает петлю в требуемом положении. Это упрощает застроповку грузозахватными приспособлениями.

Запатентованная маркировка для определения износа.

Простой и надежный технологический процесс позиционирования для сварки благодаря предварительно смонтированному изделию, состоящему из грузоподъемного кольца и приварных блоков.

Отчетливая маркировка мин. грузоподъемности для нагрузки во всех направлениях.

Кованый приварной блок изготовлен из хорошо свариваемого материала.

Испытаны и сертифицированы контролирующей организацией DGUV.

На основании правил для проведения испытаний: GS-OA-15-04:2012-05

Сертификат № OA 1451019

Существенные характеристики изделий VRBK-FIX являются предметом заявки на выдачу патента.

Простой и быстрый монтаж (сварка).

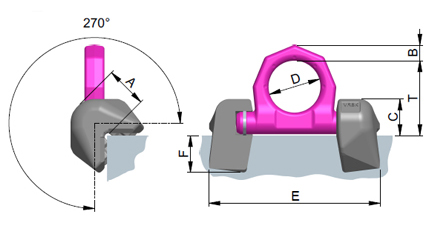

Тип

Г/п

т

A

мм

B

мм

C

мм

D

мм

E

мм

F

мм

T

мм

Сварной шов

Вес

кг

Артикул

VRBK-FIX 4t

4

32

14

28

48

140

29

65

HV 4 + 3

1

7902149

VRBK-FIX 6,7t

6,7

40

20

35

60

180

33

84

HV 5 + 3

2,1

7902150

VRBK-FIX 10t

10

52

22

46

65

212

46

94

HV 8 + 3

4,4

7902256

VRBK 50t

50

134

70

118

230

626

96

303

HV 25

76,35

7904653

Применение:

  • Дизайн петли позволяет приваривать её на углах, что позволяет экономить количество такелажных точек
  • Защищает груз от серьезного повреждения

Тип

Г/п

т

A

мм

B

мм

C

мм

D

мм

E

мм

F

мм

O

мм

P

мм

T

мм

Сварной шов

мм

Вес

кг

Артикул

RBSB

5

80

20

36

60

164

92

23

21

84

HY 5 + 3

1,8

61757
